СНЯТ С ПРОИЗВОДСТВА!

Искатель кабельных пар ИКП-5М предназначен для:

  • отыскания определенных пар в муфтах и перчатках телефонных кабелей
  • отыскания проводов (кроссировок) в кроссах, шкафах и т.п.
  • обнаружения места короткого замыкания с переходным сопротивлением утечки до 50 Ом
  • обнаружения места обрыва линии
  • обнаружения места сообщения проводов в многократных полях АТС и кроссировках.

Работа с искателем кабельных пар ИКП-5М

Отыскание пары

К искомой паре кабеля, разомкнутой на конце, подключается генератор. Вокруг проводов образуется переменное электрическое поле звуковой частоты. В зонде-рамке, внесенном в это поле, наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. Звук усиливается по мере приближения рамки к искомой паре и достигает максимума при касании рамкой одного из проводов пары. В искателе можно создать разговорную цепь между операторами.

При соответствующем навыке на отыскание одной пары в кабеле большой емкости требуется не более 2-3 минут. Отыскиваются также и поврежденные пары в случаях, если:

  • одна или обе жилы искомой пары имеют пониженную изоляцию
  • искомая пара имеет обрыв одной или двух жил
  • жилы искомой пары сообщаются между собой (короткое замыкание).

Поиск жил кроссировок

Поиск жил кроссировок производится после отключения их от станции, при этом сохраняется порядок работы раздела "Отыскание пары". Поиск осуществляется одним оператором, необходимость в служебных переговорах отпадает.

Отыскание места короткого замыкания или сообщения проводов

К поврежденной паре проводов подключается генератор. По проводам проходит ток звуковой частоты, создающий вокруг них переменное магнитное поле. В это поле вносится зонд-катушка, в котором наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. За местом короткого замыкания проводов магнитное поле, а следовательно, и уровень сигнала резко уменьшается и пропадает. Повреждение отыскивает один оператор, надобность в служебных переговорах отпадает.


Технические данные и комплект поставки

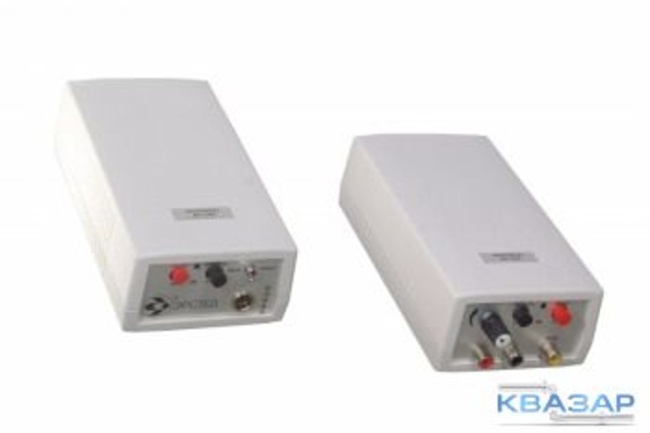

Генератор является источником сигнала звуковой частоты, имеет автономное питание от аккумуляторной батареи. Габаритные размеры - 160х70х35 мм, масса - не более 300 г. На лицевую панель генератора выведены: гнезда входного сигнала и заземления и переключатель режимов "Линия-Разговор".

Усилитель служит для прослушивания сигнала звуковой частоты, принимаемого зондами-искателями, имеет автономное питание от аккумулятора. Габаритные размеры 155х60х30 мм, масса - не более 170 г. На лицевую панель выведены: ручка включения и регулировки усиления, гнездо подключения сменных зондов-искателей, гнездо подключения держателя с иглой и заземления, гнездо для подключения гарнитуры и зарядного устройства.

В комплект поставки входит генератор, усилитель и эксплутационный комплект.

Эксплутационный комплект включает:

  • зонд-рамку для отыскания пар и проводов и локализации обрывов
  • зонд-катушку для определения места короткого замыкания и сообщения проводов
  • телефонно-микрофонную гарнитуру ТМГ-8А
  • укладочную сумку
  • зарядное устройство
  • комплект эксплуатационной документации.

По желанию Заказчика ИКП-5М может дополнительно комплектоваться адаптерами для питания генератора от сети 220 В или 36 В.

ИКП-5М не боится тряски и механических ударов, легок и удобен в эксплуатации, рассчитан на работу при температурах -20...+40°С и относительной влажности до 90%.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
