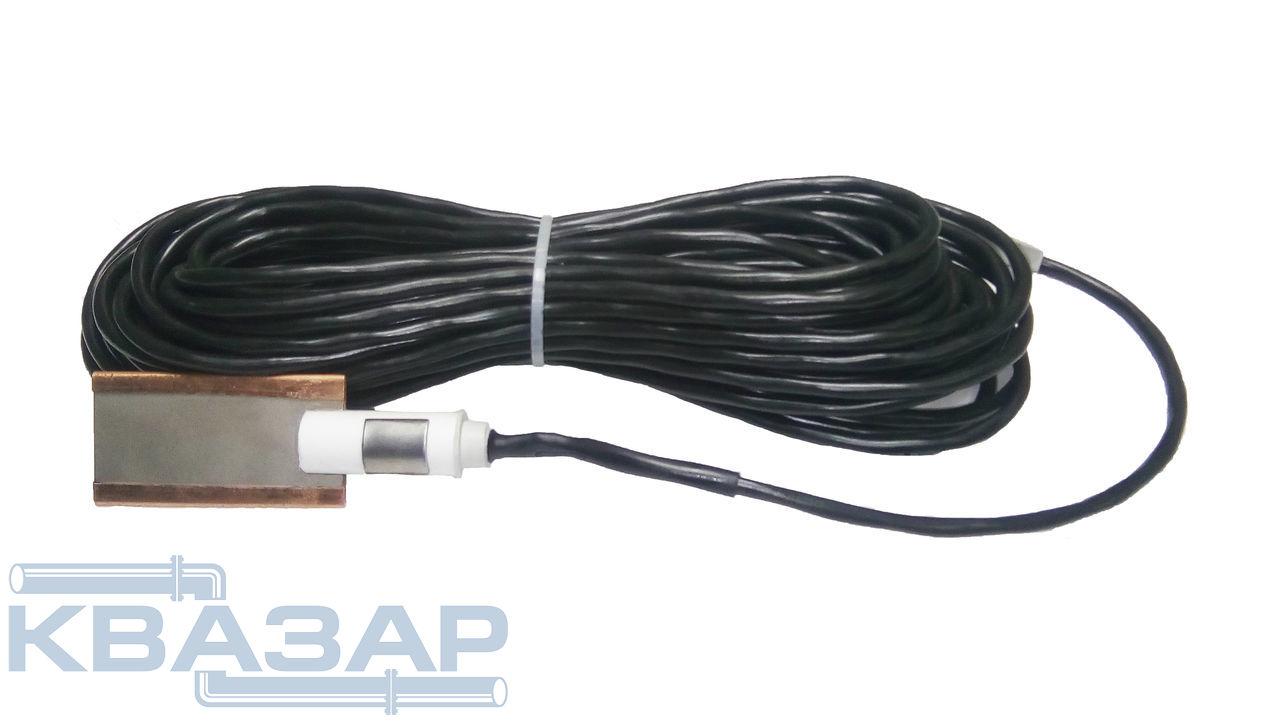

Электрод сравнения длительного действия ЭДБ-2П
Назначение и область применения
ЭДБ - биметаллические электроды сравнения длительного действия, чаще всего медно-титановые, представляют собой элемент катодной защиты металлических сооружений, находящихся под землей и подверженных коррозионному разрушению. Электрод ЭДБ используется для создания и измерения разности потенциалов между подземными металлоконструкциями и землей. Устройство применяется как своеобразный датчик для автоматического управления станцией катодной защиты на большой глубине.
Электрод ЭДБ-2П дополнительно оборудован датчиком потенциала и кроме основной своей функции – электрода сравнения, может использоваться для измерения поляризационных потенциалов на подземных сооружениях при электрохимической защите согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала закреплен на корпусе электрода и представляет собой стальную пластину размером 25?25 мм.
Условия эксплуатации
Датчик типа ЭДБ стационарно устанавливается в грунт, что позволяет использовать его в системах автоматической защиты. Прибор способен к длительной работе в различных почвенно-климатических условиях: песчанно-глинистых, черноземах, песчанных илистых и даже болотистых.
Электроды ЭДБ-2П применяются для работы при значительных нагрузках на большой глубине, поскольку изготовлены в форме пластин или цилиндров и выполнены из прочнейшего биметаллического сплава. Данные электроды имеют существенные преимущества перед медно-сульфидными аналогами типов МЭД-АКХ и ЭНЕС благодаря тому, что последние не способны обеспечить стабильное напряжение заданного значения за счет использования жидкого электролита, способствующего быстрой разгерметизации электрода, что позволяет их использование только на короткие сроки, в кто время как ЭДБ предназначены для длительной эксплуатации.
Данные электроды выпускаются в нескольких модификациях:
- электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную "рубашку"
- электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки
- электрод ЭДБ-2П — также представлет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала
- электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
ТУ 26.51.53-051-12719185-2022
Технические характеристики
| 1. | Переходное электрическое сопротивление в водном электролите, кОм, не более | 0,2 |
| 2. | Сопротивление контактного узла, Ом, не более | 0,2 |
| 3. | Средний потенциал по отношению к хлорсеребрянному электроду, мВ | 30 |
| 4. | Относительная погрешность, % | 2,5 |
| 5. | Наличие стабилизирующей обмазки | есть |
| 6. | Температура окружающей среды, оС | от -20 до +40 |
| 7. | Габаритные размеры, мм | 136х53х25 |
| 8. | Длина провода, м | 2,5* |
| 9. | Масса электрода, кг, не более | 0,15 |
| 10. | Срок службы, лет, не менее | 10 |
*длина провода может изменяться по согласованию с Заказчиком
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
