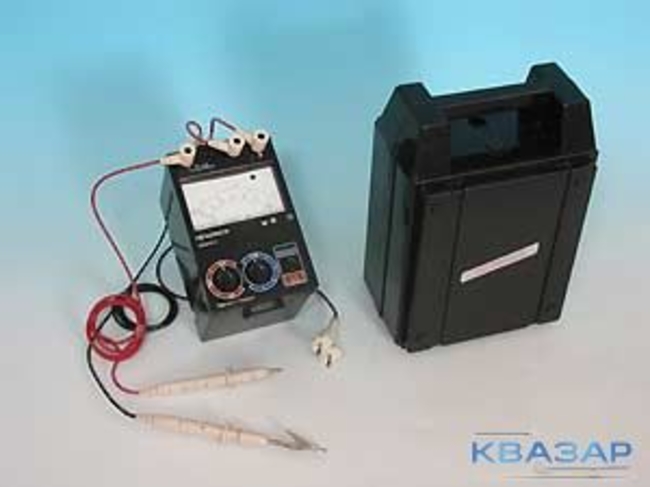

Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.
Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г) трансформатора (для ЭС0210) преобразователя электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г - на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.
Марка | Диапазон измерений, МОм | Выходное напряжение на зажимах, В |
ЭС0210/1, ЭС0210/1Г | 0-5, 5-1000, | 100± 10, 250± 25, 500± 50 |
ЭС0210/2, ЭС0210/2Г | 0-5, 0-50, 50-10000 | 500± 50, 1000± 100, 2500± 250 |
ЭС0210/3, ЭС0210/3Г | 0-50, 50-10000, 500-100000 | 500± 50, 1000± 100, 2500± 250 |
Класс точности мегаомметров 2,5.
Предельные значения погрешностей измерения сопротивления изоляции, выраженные в виде приведенной к длине шкалы и в виде относительной, равнозначны. Пределы допускаемых значений основных погрешностей измерений нормированы для рабочей части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3, ЭС0210/3Г при измерении сопротивлений в диапазоне измерения 500-100000 МW (шкала IIх10) погрешность измерения нормирована только на напряжение 2500 V.
При измерении сопротивления изоляции токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э” с землей не соединять!
Питание мегаомметров ЭС0210 осуществляется от сети переменного тока напряжением 220В, питание мегаомметров ЭС0210Г – от встроенного электромеханического генератора. Скорость вращения рукоятки генератора – (120-144) оборотов в минуту.
Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA.
Время установления показаний не более 15 s. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15 s. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42V), который был заряжен до напряжения 2500 V, не превышает 4 s.
Режим работы прерывистый.
Масса мегаомметров ЭС0210 без комплекта шнуров, не более — 1,9 кг.
Масса мегаомметра с комплектом шнуров и футляром, не более — 2,8 кг.
Норма средней наработки на отказ — 12500 часов, средний срок службы — 10 лет.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
