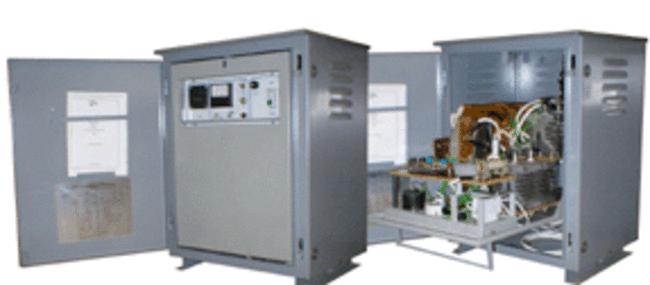

Преобразователи катодной защиты (ПКЗ) серии "Дон" предназначены для защиты подземных металлических сооружений (трубопроводов) от электрохимической коррозии методом катодной поляризации. Производимая в настоящее время модификация является модернизированным вариантом выпускавшихся с 1994 года ПКЗ УКЗТ. Принципиальная модернизация, по отношению к ранее производимым преобразователям, коснулась следующих элементов и узлов:
- увеличен ресурс и запас мощности силового блока за счет изменения конструкции силового трансформатора и выпрямителя
- повышена защита входных, выходных цепей преобразователя и блока управления от воздействия перегрузок и перенапряжений
- в преобразователях номинальной мощностью до 1,2 кВА в качестве силового применяется торроидальный трансформатор
- в базовой комплектации на всех преобразователях устанавливается схема плавного запуска, обеспечивающая включение преобразователя в предустановленный режим после аварийного отключения питающей сети
- изменена конструкция внешнего корпуса в целях улучшения конвекции охлаждающего воздуха.
Как дополнительные опции, преобразователи могут быть укомплектованы:
- счетчиком электроэнергии (марка счетчика - по выбору Заказчика)
- аналоговыми выходами на систему телеметрии и переключателем режима дистанционного управления (для автоматических преобразователей)
- контроллером "Катрон-1" для включения в систему телемеханики "СТЕЛ-К" или другую систему, поддерживающую протокол последовательного порта RS-485 (модернизация до модификации "Дон-ТМ")
- фильтром сглаживания пульсаций ФПП-1, позволяющим повысить КПД преобразователя, снять возможное негативное влияние пульсирующего напряжения на коммуникации связи. По конструкции, фильтр ФПП-1 может выполнять роль постамента ПКЗ
- постаментом для монтажа преобразователя в полевых условиях и коммутации сетевых и дренажных кабелей.
Преобразователи соответствуют требованиям ГОСТ 9.602-89 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98, имеют добровольный сертификат соответствия и разрешение Федеральной службы по технологическому надзору на применение на опасных производственных объектах .
Преобразователи катодной защиты "Дон" производятся в двух модификациях:
- УКЗТ-1 ОПЕ Х,Х У1 – преобразователь катодной защиты с ручной регулировкой выходных параметров
- УКЗТ-А ОПЕ Х,Х У1 – автоматический преобразователь катодной защиты, обеспечивающий, помимо ручной регулировки, режимы автоматической стабилизации заданных выходного тока или защитного потенциала на защищаемом сооружении. Также, преобразователи данной модификации могут быть подключены к системам телеконтроля и управления, что позволяет дистанционно управлять режимом работы преобразователя и контролировать величины следующих параметров: выходное напряжение, выходной ток и защитный потенциал на защищаемом сооружении. При дополнительном согласовании, возможны различные варианты подключения и расширение количества контролируемых параметров.
Базовые диапазоны аналоговых сигналов для систем телеметрического контроля и управления:
- значение выходного напряжения преобразователя, В — от 0 до Uном
- значение защитного потенциала, В — от 0 до -3,5
- значение выходного тока преобразователя по падению напряжения на шунте, мВ — от 0 до 75 ( Iвых.=Uп.ш./75*Iном.ш., где Iвых - выходной ток преобразователя, Uп.ш. - напряжение падения на шунте в мВ, Iном.ш. - номинальный ток шунта)
- управляющее напряжение постоянного тока, В — от 0 до -5,0 (0В=Uвых.макс.).
В настоящее время преобразователи катодной защиты номинальной мощностью 2,0 3,0 и 5,0 кВА, производятся только в модификации "Дон-У" (УКЗТ-1У и УКЗТ-АУ). Производство данных номиналов в модификации "Дон" возможно только по предварительному заказу.
Конструктивные особенности преобразователей:
- интуитивно понятная панель органов управления
- уникальная эргономичная конструкция
- неприхотливость и надежность в работе
- простота и доступность в обслуживании
- универсальность и взаимозаменяемость блоков и узлов
- полная совместимость элементов и блоков с модификациями всех годов выпуска
- компактный и прочный корпус из листовой стали 2мм
- высококачественное и стойкое порошковое покрытие металлических деталей корпуса
- повышенная защита от перенапряжения и перегрузок
- малые габариты и вес.
Технические характеристики преобразователей УКЗТ-1(А)
ЦЕНЫ, руб. | 44?840 () | 49?560 (53?100) | 53?100 (59?000) | 54?840 (59?000) | 56?640 (63?830) | 74?340 (79?650) | |
№ | Параметр | УКЗТ-1(А) ОПЕ 0,3 У1 | УКЗТ-1(А) ОПЕ 0,6 У1 | УКЗТ-1(А) ОПЕ 1,2 У1 | УКЗТ-1(А) ОПЕ 2,0 У1 | УКЗТ-1(А) ОПЕ 3,0 У1 | УКЗТ-1(А) ОПЕ 5,0 У1 |
1. | Номинальная выходная мощность, кВА | 0,3 | 0,6 | 1,2 | 2,0 | 3,0 | 5,0 |
2. | Номинальное напряжение питающей сети переменного тока частотой 50 Гц, В | 220±22 | |||||
3. | Номинальное выпрямленное напряжение, В: | ||||||
режим 1 | 12 | 24 | 24 | 48 | 48 | 48 | |
режим 2 | 24 | 48 | 48 | 96 | 96 | 96 | |
4. | Номинальный выпрямленный ток, А: | ||||||
режим 1 | 25 | 25 | 50 | 42 | 64 | 100 | |
режим 2 | 12 | 12 | 25 | 21 | 32 | 50 | |
5. | Диапазон регулировки выходного напряжения, % | 1...100 | |||||
6. | Автоматическая стабилизация: | ||||||
выходного тока, в диапазоне, % | 5 - 100 | ||||||
защитного потенциала, В | -3,5 ... -0,5 | ||||||
7. | Точность поддержания в автоматическом режиме: | ||||||
выходного тока, не более, % | ±2,5 | ||||||
защитного потенциала, не более,% | ±2,5 | ||||||
8. | Коэффициент полезного действия: | ||||||
без фильтра ФПП-1, не менее, % | 70 | ||||||
с ФПП-1, не менее, % | 71 | 75 | 75 | 78 | 82 | 82 | |
9. | Пульсация выходного напряжения постоянного тока, не более, %: | ||||||
с фильтром ФПП-1 | 3 | ||||||
без ФПП-1 | 50 | ||||||
10. | Напряжение срабатывания защиты от атмосферных перенапряжений, В | 390 | |||||
11. | Климатическое исполнение, категория размещения | У1 | |||||
12. | Класс безопасности обслуживания | 01 | |||||
13. | Степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями | IP34 | |||||
14. | Рабочий диапазон температур, оС | -45 ... +45 (max. +50) | |||||
15. | Масса, не более, кг | 35 | 52 | 52 | 58 | 65 | 70 |
16. | Габаритные размеры, мм (ШxВxГ) | 435х590х370 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
