Трассодефектоискатель "Квазар"

kz-00077
39 930 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

ТУ 26.51.43-014-12719185-2021

Трассодефектоискатель  подземных трубопроводов и других коммуникаций «Квазар» предназначен:

  • для обследования местности перед проведением земляных работ с целью нахождения труб и кабелей
  • для определения трассы металлических подземных сооружений и спутника неметаллических газопроводов
  • для проверки целостности гидроизоляционного защитного покрытия
  • для трассировки многих скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).

Особенности трассоискателя:

  • компактность
  • большая мощность сигнального генератора
  • высокая чувствительность поискового селективного приемника.

Комплект может эксплуатироваться при температурах от –20 до +40°С и относительной влажности не более 80% при 20°С. Промерзание грунта должно при обследовании подземных объектов составлять не более 10 см.


Технические характеристики

Генератор сигнальный


1.
Частота сигнала на выходе генератора, Гц* 500±1
1000±2
5000±10
2. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1 сек. Длительность времени генерации напряжения сигнальной частоты составляет, сек 0,3
3. Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1кГц при напряжении питания 12В), не менее, Вт 70
4. Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100%
ступенями по 10Вт
5. Максимальная амплитуда напряжения в импульсе генерации (на омической нагрузке 1кОм и напряжении питания 12В) составляет, не менее 100
6. Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)
7. Напряжение питания генератора, В 10–15
8. Габаритные размеры генератора, не более, мм 213x137x85
9. Масса генератора, не более, кг 1
10. Генератор сохраняет работоспособность при воздействии рабочих температур от –20 до +40оС и относительной влажности 80% при 20оС

*по дополнительному соглашению с Заказчиком номинальные значения и количество рабочих частот генератора может быть изменены



Приемник поисковый

1. Центральная частота полосы пропускания приемника, Гц* 50±0,25
100±0,5
500±0,2
1000±5
5000±25
2. Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц 45
3. Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ 20
4. Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм 3
5. Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ 90
6. Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В 3-5
7. Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), не более, мА 40
8. Габаритные размеры приемника, не более, мм 201x137x65
9. Масса приемника без элементов питания, не более, кг 0,3
10. Приемник сохраняет работоспособность при воздействии рабочих температур от –20 до +40оС и относительной влажности 80% при 20оС

* по дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот приемника может быть изменены.

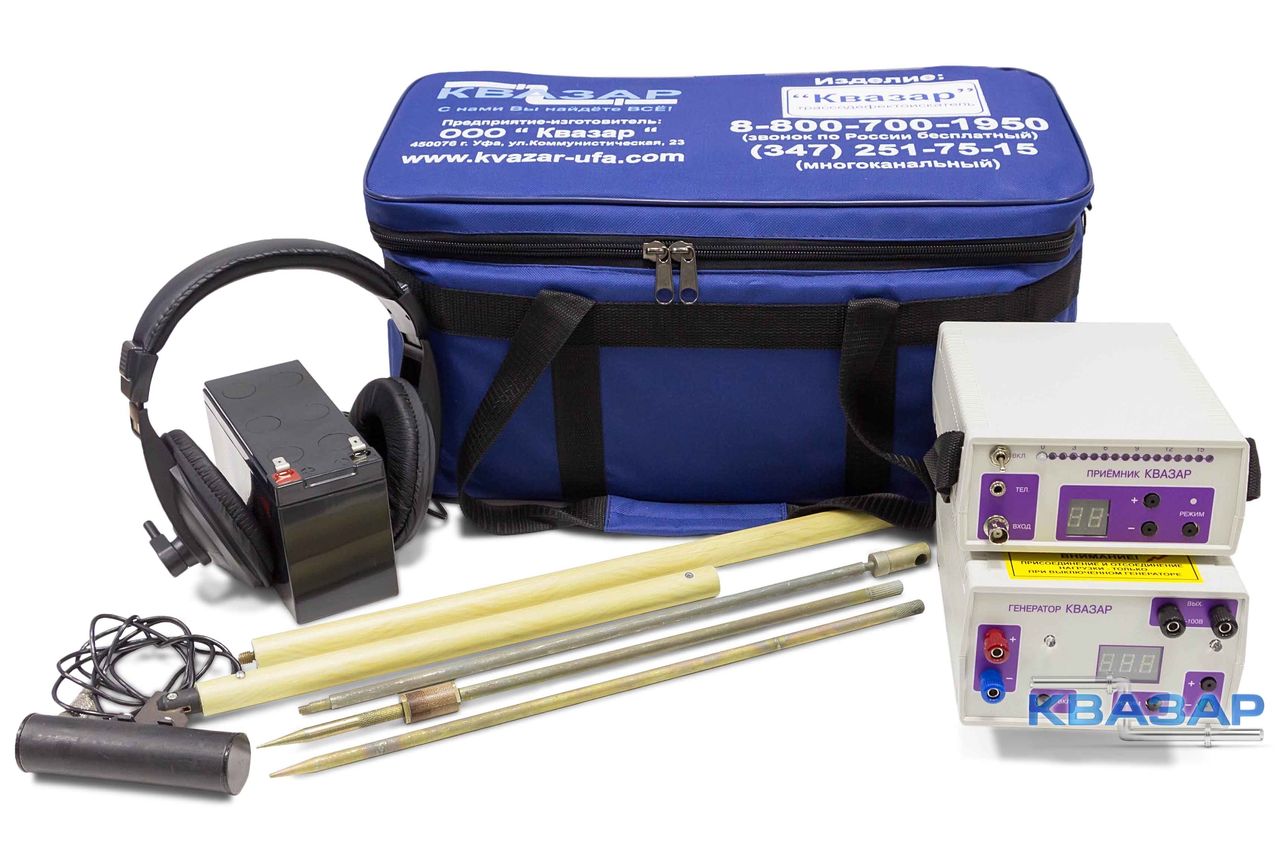

Состав изделия и комплект поставки

Наименование Количество
1. Генератор 1шт.
2. Провод питания генератора от аккумулятора 1шт.
3. Провод для подключения штыря с гальваническойй связью 1шт.
4. Провод для подключения магнитной клипсы 1шт.
5. *Провод для подключения электромагнитной рамки 1шт.
6. Магнитная клипса 1шт.
7. Штырь с гальванической связью 2шт.
8. Приемник 1шт.
9. Антенна 1шт.
10. Телефоны головные 1шт.
11. Штырь без гальванической связи 1шт.
12. Провод для подключения штырей 1шт.
13. *Рамка электромагнитная 1шт.
14. Элемент питания тип АА 1шт.
15. Аккумулятор 12В 1шт.
16. Зарядное устройство 1шт.
17. *Радиостанция стандарт LPD 1 комплект
18. Отвертка 1шт.
19. Паспорт 1шт.
20. Сумка-кейс 1шт.

 *поставляются по дополнительному заказу





Сравнительная таблица технических характеристик трассоискателей

Наименование ИКкт-50 ИКкт-300 "Квазар" КИП-2К "Контур"
1. Дальность поиска, км до 3 до 3 до 5 до 5 до 4
2. Глубина обнаружения, м 3-5 5-10 5-7 5-10 3-5
3. Точность поиска, % от глубины залегания 5 5 3 5 5
4. Питание:
генератора 8 элементов 373 (D) 220В аккумулятор 12В 220В или аккумулятор 12В 8 элементов 373 (D)
приемника 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА)
5. Выходная мощность генератора, Вт 35 300 70 500 50
6. Вес комплекта в футляре, кг 4,55 5,32 8,12 8,0 5,5
7. Режим эксплуатации от -20 до +40оС от -20 до +40оС от -20 до +40оС от -20 до +40оС от -20 до +40оС
8. Частоты, Гц:
генератора 50 1000 1000 950-1100 500 1000 5000 50-10000 1000
приемника 50 100 1000 50 1000 50 100 500 1000 5000 50 100 300 1000 9000 50 100 1000

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
