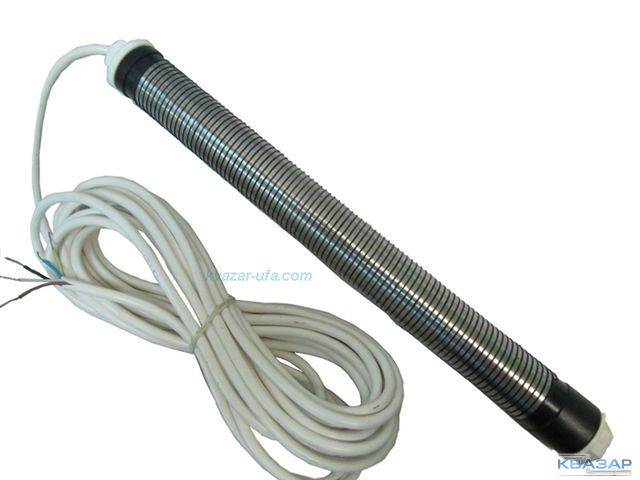

Индикатор ДК-1Ц предназначен для дистанционного измерения скорости коррозии в дефектах изоляционных покрытий подземных трубопроводов, проложенных в различных грунтах, с целью определения эффективности электрохимической защиты на различных участках сооружения, а также для определения направления и величин блуждающих токов в земле.
Работа индикатора ДК-1Ц основана на изменении электрического сопротивления металлического проводника при уменьшении его поперечного сечения в результате коррозии.
Величина скорости коррозии (K/ t) рассчитывается по формуле:
K/ t = A ho (1 - Ro / Rt) ,
где Ro и Rt - начальное сопротивление индикатора и сопротивление индикатора после нахождения в грунте в течение времени t, ho - исходная толщина рабочего элемента индикатора, A - коэффициент пропорциональности, значение которого зависит от выбранной размерности величины скорости коррозии (грамм, мкм, мм/час, сутки, год).
Значения Rt пересчитываются на изотермические условия с учетом температурного коэффициента стали. Например, значение сопротивления индикатора приводится к температуре 0оС (Rприв). Значение Rприв рассчитывается исходя из измеренного сопротивления индикатора (Rизм) по формуле:
Rприв = Rизм /(1 + 4,4.10-3 t) , где t - температура грунта (0С).
Технические характеристики
Пределы измерений скорости коррозии, мкм/год | - 5 ..-.. 5000 |
Активная рабочая поверхность индикатора, кв. см | 340 |
Материал рабочего элемента индикатора | малоуглеродистая сталь |
Толщина рабочего элемента, мкм | 100 |
Исполнение контактного узла | герметизированное |
Величина начального сопротивления с учетом сопротивления измерительного кабеля (2 метра ) | Ом |
Рабочая температура, 0С | минус 5 ..... плюс 40 |
Срок службы в условиях эффективной электрохимической защиты, не менее, лет | 7 |
Габаритные размеры, мм | диаметр 40, длина 435 |
Длина провода, м, не менее | 2,0 |
Масса, г | 300 |
По желанию заказчика индикатор может быть укомплектован датчиком температуры типа ЭЧМТ
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
