Искатель повреждений изоляции ИПИ-95К

kz-00844
82 500 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Аппаратура ИПИ-95К предназначена для нахождения мест повреждений изоляции металлических трубопроводов без вскрытия грунта и определения трассы и глубины заложения трубопроводов.

Если места врезки (несанкционированное подключение к трубопроводу) сопровождаются повреждением изоляции, то они обнаруживаются как места с нарушенной изоляцией.

Аппаратура может использовать в качестве входного сигнала ток станций катодной защиты.

Приемник аппаратуры имеет два входа, что позволяет одновременно искать трассу и обследовать изоляцию одному оператору. Благодаря встроенному в приемник звуковому индикатору оператор может надевать наушники только при необходимости, что снижает утомляемость при длительной работе.

В генераторе для облегчения настройки предусмотрена регулировка частоты повторения импульсов сигнала под ритм движения оператора.

ТУ 26.51.43-025-12719185-2022

Технические характеристики

Генератор

1. Частота сигнала генератора (в фазе генерации напряжения), Гц 1000±2
2. Максимальная мощность генератора  в импульсе, Вт, не менее 75
3. Генератор вырабатывает амплитудно-модулированное  переменное напряжение. Заполнение импульсов модуляции составляет, не менее 20%
4. Регулировка периода модуляции выходного напряжения, с от 0.5 до 2
5. Генератор питается от источника постоянного тока напряжением, В 9 ?16
6. Глубина регулирования амплитуды выходного напряжения генератора без нагрузки при напряжении  источника питания 12 В ступенчато с шагом не более 6 дБ,В (5 -150)
7. Габаритные размеры генератора, мм, не более    212х85х137
8. Масса генератора, кг, не более 1

Приемник

1. Максимальная чувствительность приемника  на частоте 1000 Гц, мкВ 50
2. Ширина полоса пропускания селективного усилителя приемника в режиме фильтра по уровню -3дБ, не более, Гц:
на частоте 100Гц 5
на частоте 1000Гц 50
3. Напряжение питания приемника (три элемента типа «АА»), В от 3 до 5
4. Потребляемый приемником ток  (уровень зуммера на минимуме), мА, не более 10
5. Габаритные размеры приемника, мм, не более    212х65х137
6. Масса приемника, кг, не более 0.5

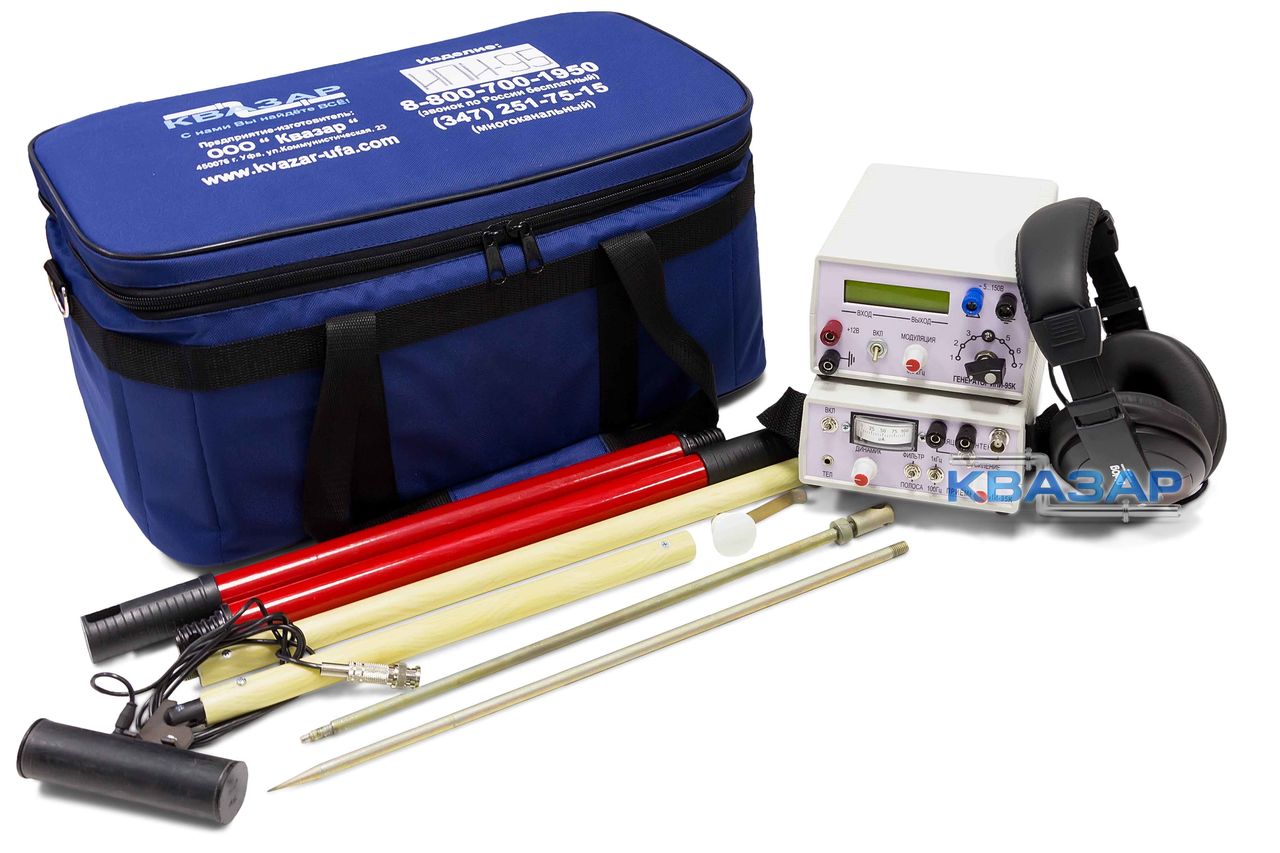

Состав изделия и комплект поставки

1. Генератор 1шт.
2. Приемник 1шт.
3. Антенна 1шт.
4. Телефоны головные 1шт.
5. Клипса магнитная 1шт.
6. Штырь с гальванической связью 1шт.
7. Штырь заземляющий 2шт.
8. Провод для подключения заземляющего штыря (4 м) 1шт.
9. Провод для подключения заземляющего штыря (1,5 м) 1шт.
10. Провод питания генератора от аккумулятора (2 м) 2шт.
11. Провод питания генератора от прикуривателя (2 м) 1шт.
12. Провод для подключения магнитной клипсы 1шт.
13. Провод для подключения штыря с гальванической связью 1шт.
14. Радиостанция стандарт LTD* 1шт.*
15. Отвертка 1шт.
16. Элемент питания тип АА 3шт.
17. Паспорт, инструкция по эксплуатации и техническое описание 1шт.
18. Сумка-кейс 1шт.
*по дополнительной заявке

Принцип работы искателя повреждений кабеля ИПИ-95К.

Обнаружение мест повреждения изоляции по оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода.

Определение месторасположения и глубины заложения трассы основан на обнаружение электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменного тока генератора или другого источника.

Конструкция

Конструктивно аппаратура ИПИ-95К выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95-Г) и блок приемника (ИПИ-95-П).

Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции.

Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника позволяет закрепление его на поясе оператора.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
