Назначение и область применения

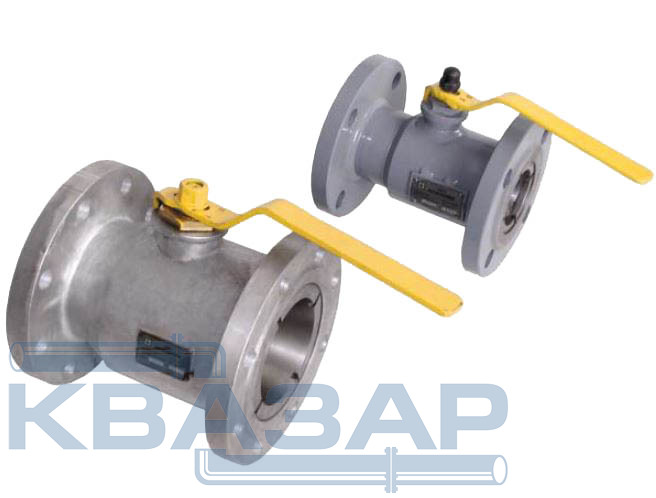

Кран шаровой КШ - 50 представляет собой запорную арматуру, предназначенную для перекрытия каналов насосного оборудования, перекачивающего пары и жидкую фазу сжиженных углеводородов и природного газа, а также светлых нефтепродуктов.
Устройство применяется на газопроводах наружного и внутреннего использования, на стационарных и передвижных установках, на технологических инженерных коммуникациях.
Классификация
Корпуса кранов шаровых КШ выполняются либо из нержавеющей либо из конструкционной стали. Устройство классифицируется не только по материалу корпуса и патрубков, но и по способу присоединения к трубе:
• муфтовые или резьбовые, имеющие ручное управление и предназначенные для работы с неагрессивными жидкостями, паром и водой при различной температуре
• фланцевые, тело вращение которых имеет форму шара, что повышает его надежность и позволяет визуально контролировать положение крана
• под приварку, присоединяющиеся к трубе посредством сварки, что обеспечивает герметичность соединения.
Также краны шаровые КШ изготавливаются с комбинированным методом присоединения в любых сочетаниях.
Классификация осуществляется и по величине условного прохода и по значению условного давления.
Климатическое исполнение «У» категории размещения 1 по ГОСТ 15150- 69 с ограничением нижнего значения диапазона температур окружающего воздуха до минус 35°С, с верхним значением до плюс 45°С.
Пример обозначения при заказе: «Кран шаровой КШ Ду 50/36-1,2Ф ТУ РБ 05550283.055-98».
Особенности
• корпус шаровых кранов КШ-50 выполнен из коррозионностойких материалов
• уплотнения обладают высокой износостойкостью, поскольку выполнены из фторопластов
• возможность использования ручного редуктора, электро- и пневмопривода для управления присоединением
• небольшие массогабаритные показатели
• возможность изготовления крана любой длины (по заказу).
Технические характеристики
КШ Ду 50/39-1,2Ф КШ Ду 50/39-1.6Ф | КШ Ду 50/39-0.6Ф | КШ Ду 100/78-1,20 КШ Ду 100/78-1,60 | КШ Ду 100/78-0,60 | |
Номинальный диаметр DN ,мм | 50 | 50 | 100 | 100 |
Эффективный диаметр, мм | 39 | 39 | 78 | 78 |
Номинальное давление PN, МПа | 1,2/1,6 | 0,6 | 1,2/1,6 | 0,6 |
Материал корпуса | АК12 оч | СЧ 20 | АК12 оч | СЧ 20 |
Направление потока | любое | любое | любое | любое |
Класс герметичности по ГОСТ 9544-2005 | А | А | А | А |
Габаритные размеры, мм, не более: | ||||
строительная длина | 178 | 178 | 229 | 229 |
Ширина | 160 | 160 | 215 | 280 |
Высота | 240 | 240 | 280 | 370 |
Масса, кг, не более | 4,24 | 14 | 10,2 | 26 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
