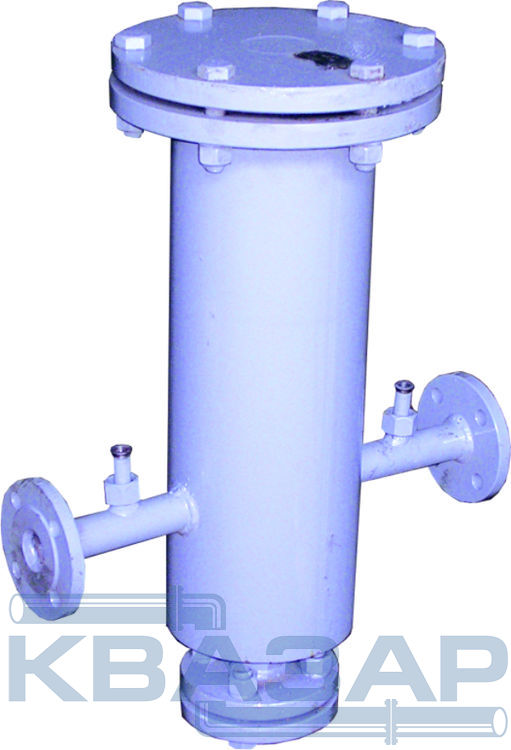

Фильтр газовый ФГ-32 50М
Фильтры типа ФГ предназначены для очистки природных, углеводородных и других неагрессивных газов, а также воздуха от механических примесей.
Фильтры устанавливаются в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ) и других системах, транспортирующих неагрессивные газы.
Изготавливаются с присоединительными фланцами и без фланцев (под приварку). Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69, при нижнем значении окружающей среды минус 40°С.
Пример обозначения при заказе: «Фильтр газовый типа ФГ 3,2-50-12 ТУ РБ 00555028-023-95».
Технические характеристики
| ФГ-1,1-25-12 ФГ-1,1-25-12С | ФГ-3,2-50-12 ФГ-3,2-50-12С | |
| Номинальный диаметр | 25 | 50 |
| Номинальное давление, МПа | 1,2 | 1,2 |
| Рабочая площадь фильтрующего элемента, м2 | 0,067 | 0,067 |
| Максимальный расход газа, м3/ч, не более, при входном давлении: | ||
| 0,3 МПа | 500 | 1000 |
| 0,6 МПа | 800 | 2000 |
| 1,2 МПа | 1100 | 3200 |
| Максимальный перепад давления на фильтрующем элементе, кПа | 10 | 10 |
| Эффективность фильтрации, %, не менее для частиц 50 мкм | 99 | 99 |
| Габаритные размеры, мм, не более: | ||
| длина | 440 | 440 |
| ширина | 255 | 255 |
| высота | 610 | 610 |
| Масса, кг, не более | 35 | 40 |
| ФГ-12-80-12 ФГ-12-80-12С | ФГ-18-100-12 ФГ-18-100-12С | ФГ-11-100-16* ФГ-11-100-16С* | ФГ-25-150-12 ФГ-25-150-12С | ФГ-37-200-12 ФГ-37-200-12С | |
| Номинальный диаметр | 80 | 100 | 100 | 150 | 200 |
| Номинальное давление, МПа | 1,2 | 1,2 | 1,6 | 1,2 | 1,2 |
| Рабочая площадь фильтрующего элемента, м2 | 0,18 | 0,18 | 0,18 | 0,24 | 0,24 |
| Максимальный расход газа, м3/ч, не более, при входном давлении: | |||||
| 0,3 МПа | 4300 | 5900 | - | 11400 | 16200 |
| 0,6 МПа | 7900 | 10200 | - | 16500 | 26600 |
| 1,2 МПа | 12000 | 18000 | - | 25000 | 37000 |
| 1,6 МПа | - | - | 11000 | - | - |
| Максимальный перепад давления на фильтрующем элементе, кПа | 10 | 10 | 10 | 10 | 10 |
| Эффективность фильтрации, %, не менее для частиц 50 мкм | 99 | 99 | 99 | 99 | 99 |
| Габаритные размеры, мм, не более: | |||||
| длина | 575 | 575 | 575 | 690 | 690 |
| ширина | 405 | 405 | 405 | 520 | 520 |
| высота | 750 | 750 | 750 | 1610 | 1610 |
| Масса, кг, не более | 100 | 105 | 105 | 200 | 220 |
*предназначены для установки на трубопроводах паровой фазы СУГ
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
