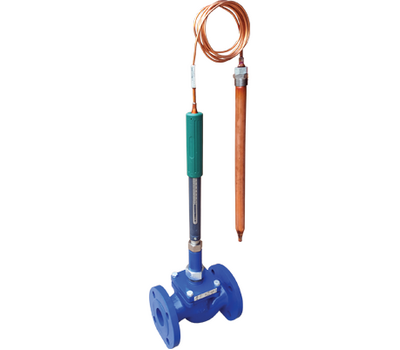

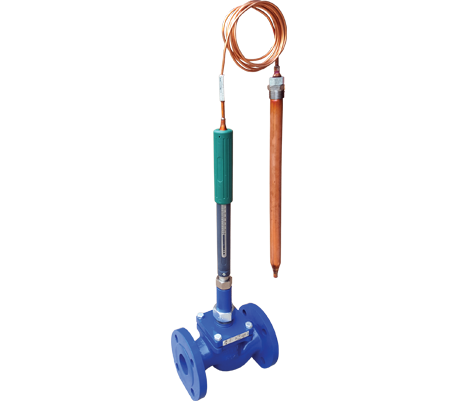

РЕГУЛЯТОР ТЕМПЕРАТУРЫ ПРЯМОГО ДЕЙСТВИЯ РТПД
Регулирующий клапан в сочетании с приводом прямого действия (термостатом) является регулятором температуры прямого действия (РТПД) и предназначается для применения преимущественно в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и с баками-аккумуляторами, для регулирования температуры в системах индивидуального и центрального теплоснабжения, охлаждения, кондиционирования, а также в промышленных и судовых системах. Он также может использоваться в смесительных узлах систем напольного отопления.
Термостат закрывает клапан, когда температура превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети.
Регулятор температуры прямого действия состоит из регулирующего клапана разгруженного по давлению (кроме Ду15) и привода прямого действия (термостата). Термостат – это единая неразборная система состоящая из датчика, капилляра и настроечного цилиндра.
Принцип работы
Требуемая температура теплоносителя устанавливается на настроечном цилиндре привода. Изменение температуры рабочей среды внутри датчика вызывает увеличение или уменьшение ее объема и давления, которые передаются по капиллярной трубке на поршень термоэлемента. Поршень, перемещаясь, приводит в движение связанный с ним плунжер клапана. При увеличении температуры регулируемой среды клапан закрывается, при уменьшении — открывается.
Габаритные и присоединительные размеры привода прямого действия (термостата)
Тип термостата | V.2.05 | V.4.05 | V.4.10 | V.8.09 | V.8.18 | |||||
C-медь / S-нержавеющая сталь | C | S | C | S | C | S | C | S | C | S |
A, мм | 305 | 305 | 385 | 385 | 385 | 385 | 560 | 560 | - | 560 |
C, мм | 210 | 190 | 235 | 250 | 325 | 325 | 425 | 435 | - | 810 |
E, мм | 22 | 22 | 22 | 22 | 28 | 25 | 28 | 25 | - | 34 |
G, дюйм (трубная резьба) | R3/4 | R3/4 | R1 | R1 | R1 | R1 | R2 | R2 | - | R2 |
Масса, кг | 1,8 | 1,8 | 2,6 | 2,6 | 3,3 | 3,3 | 6,3 | 6,3 | - | 7,3 |
Длина капилляра, м | 3 (6, 9 12 - под заказ) |
Технические характеристики клапана
Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
Условная пропускная способность, Kvy м3/ч | 4 | 6,3 | 10 | 16 | 25 | 40 | 50 | 80 |
Номинальное давление, РN, МПа | 1,6; 2,5 | |||||||
Температура регулируемой среды, °C | До 150 | |||||||
Регулируемая среда | вода или 30% водный раствора гликоля | |||||||
Относительная утечка затвора | 0,16% от Кvy | |||||||
Тип соединения | Фланцевое по ГОСТ 12820 | |||||||
Диапазоны настройки регулируемой температуры, °C | 0 - 160 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
