Течеискатель корреляционный Искор-219
Комплект корреляционно-акустический с двумя радиоканалами, графической индикацией оси коммуникации и цифровой глубины залегания предназначен для:
- определения корреляционным методом местоположения утечек из трубопроводов
- проведения трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания
- уточнения места утечки акустическим течеискателем
- создания информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Рекомендуемые области применения:
- теплосети
- водоканал
- продуктопроводы.
Выполняемые функции:
- поиск места разгерметизации трубопровода корреляционным и акустическим методами
- поиск подземных коммуникаций (кабели, трубопроводы)
- трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания
- поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества:
- наличие радиоканалов
- высокая помехозащищенность
- оперативность и скорость расчетов
- ударозащищенные водонепроницаемые датчики
- малые габариты и вес
- высокая точность определения мест разгерметизации, удобство в эксплуатации
- возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение:
- для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики коррелятора
| Диапазоны: (при скорости звука 1300 м/сек) Точность Диаметр контролируемого трубопровода, мм | 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот, Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ?С | -20 ... +40 |
| Дисплей | графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
Приемник "АП-019.1"
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | - автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2-частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
Генератор "АГ-114.1"
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8192, чередование 3-х частот |
| Допустимое сопротивление нагрузки | любое (0…?) |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12 В / 2,2 Ач |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,2 |
Индуктивная антенна "ИЭМ-301.3"
| Максимальная мощность, подводимая к «рамке», не более, Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Технические характеристики акустического течеискателя
Приемник "АП-027"
| Параметр | Датчики | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны -синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50?С | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220х102х42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Датчик акустический "АД-227"
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
Электромагнитный датчик "ЭМД-247"
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания приемника | от |
| Коммутация резонанса | принудительная (управляется приемником) |

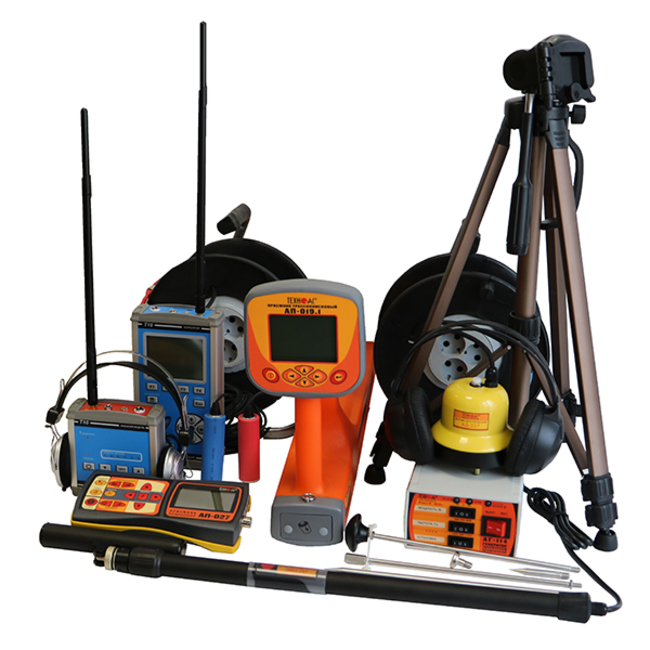

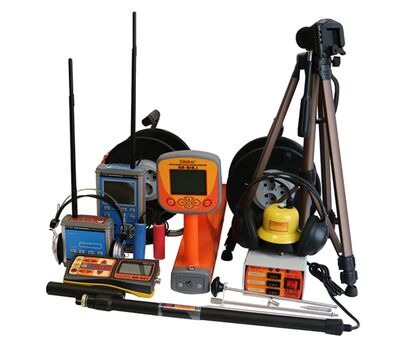

Состав комплекта:
- корреляционный течеискатель (ВУ) - 1 шт.
- внешний модуль - 1 шт.
- датчик - 2 шт.
- антенна - 2 шт.
- удлинитель сигнального провода на катушках (25 м) - 2 шт.
- штатив - 1 шт.
- сетевой адаптер - 2 шт.
- аккумуляторные батареи Ni-Mh типа «АА» - 8 шт.
- генератор АГ-114.1
- приемник АП-027
- акустический датчик АД-227
- электромагнитный датчик ЭМД-247
- приемник АП-019.1
- руководство по эксплуатации
- транспортные сумки.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
