ТРАССОИСКАТЕЛЬ СТАЛКЕР 72-04
СНЯТ С ПРОИЗВОДСТВА! РЕКОМЕНДУЕМ КОМПЛЕКС ТРАССОПОИСКОВЫЙ "СТАЛКЕР-75-14"!
НАЗНАЧЕНИЕ
Трассоискатель Сталкер 75 04 предназначен для определения местонахождения, маршрута прохождения, определения глубины залегания коммуникаций, скрытых под землей. Кроме того, трассопоисковый комплекс предназначен для нахождения повреждений металлоконструкций, трубопроводов и нарушений изоляций подземных кабелей. Более современная модификация — Сталкер 75-14 с генератором ГТ-75 и приемником ПТ-14 — предназначена для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабельных систем с дальнейшим картографическим анализом.
Трассопоисковый комплект предназначен для детального изучения участков местности до начала проведения земляных работ, для выявления мест повреждения изоляции относительно грунта и под асфальтом, для определения мест возникновения и длительного существования короткого замыкания, а также для локализации обрыва токоведущих жил кабеля и поиска неисправностей в электропроводке.
Кабелеискатель Сталкер 75-04 осуществляет локацию мест возникновения короткого замыкания или обрыва линии.
ПРИНЦИП РАБОТЫ
Принцип действия трассопоискового комплекта Сталкер основан на электромагнитной трассировке местности. Генератор звуковой частоты, встроенный в прибор, создает переменное магнитное поле вокруг предполагаемого места залегания трубы или кабеля.
У прибора Сталкер 75-04 портативный приемник с антенной, выполненной из ферритового материала и имеющей катушку индуктивности, настроен на заданную частоту, напряжение которой наводится полем скрытой металлоконструкции. По изменению данного напряжения и определяется наличие или отсутствие коммуникаций, для чего и предназначен прибор.
ПРЕИМУЩЕСТВА КОМПЛЕКТА СТАЛКЕР 75 04
- максимальная мощность генератора 75 Вт;
- индикация информации в режиме реального времени;
- высокое значение скоростей фильтрации и цифровой обработки сигнала, благодаря мощному вычислительному процессору, встроенному в приемник;
- глубина поиска коммуникаций – 10 м;
- длина кабеля подключения генератора может достигать 10 км;

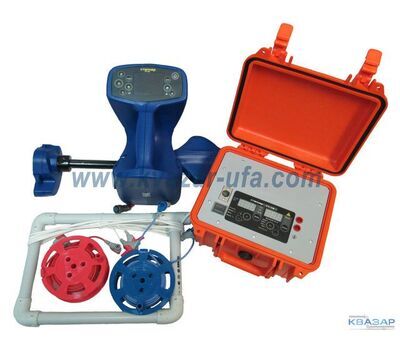

В комплект поставки Сталкер 75-04 входят:
- генератор ГТ-75;
- приемник ПТ-4;
- датчики контроля изоляции;
- блок питания;
- зажим;
- кабель;
- катушки с красным и синим проводами;
- паспорт;
- документация по эксплуатации;
- головные телефоны;
- заземление.
Купить трассоискатель серии Сталкер 75-05 и 75-14 в Москве и других городах с доставкой вы можете в нашем интернет-магазине по доступной цене.
РЕЖИМЫ РАБОТЫ ПРИЕМНИКА 75-04:
• «ТРАССА»;
• «ТРАССА-ЗОНД»;
• пассивный режим.
В первом и втором режимах трассоискатель Сталкер 75-04 осуществляет:
• выявление местоположения и прохождения трассы коммуникации;
• фиксирование отклонения от оси трассы (влево / вправо) одновременно двумя методами: «максимума» и «минимума»;
• определение направления тока;
• индикацию глубины нахождения коммуникации;
• определение силы тока;
• отбор жил кабеля;
• локацию мест возникновения короткого замыкания или обрыва линии.
В пассивном режиме:
• поиск по наведенным сигналам токов промышленной частоты (50 Гц);
• локацию мест повреждения изоляции по сигналам электрохимической защиты (100 Гц и 300 Гц);
• поиск короткого замыкания на землю (550 Гц и 1450 Гц);
• поиск по наведенным сигналам телефонных и трансляционных каналов (48 Гц - 14 кГц) - режим ЭФИР.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА ГТ-75
| № | Параметры | Значение |
| 1. | Рабочие частоты*, Гц | 273, 526, 1024, 8928 |
| 2. | Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| 3. | Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| 4. | Сила тока, потребляемая от источника постоянного тока, А | не более 10 |
| 5. | Габаритные размеры, мм,не более | 275x250x180 |
| 6. | Диапазон рабочих температур, °С | от -30 до +55 |
| 7. | Питание, В | 12 |
| 8. | Масса, кг, не более | 8,5 |
*по дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКИ ПТ-04
| № | Параметры | Значение | |
| 1. | Номинальные значения рабочих частот*, Гц | при работе с генератором | 273, 526, 1024, 8928, 32768 |
| при работе без генератора | 50 (POWER), 100, 300, 550, 1450, "РАДИО" | ||
| 2. | Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц | 200 мкА к току, протекающему на расстоянии 1 метр | |
| 3. | Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц | 10 мкА к току, протекающему на расстоянии 1 метр | |
| 4. | Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| 5. | Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц | |
| 6. | Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц | по уровню -3 дБ | 9 |
| по уровню -60 дБ | 24 | ||
| 7. | Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ | 10 | |
| 8. | Динамический диапазон входных сигналов, дБ | 120 | |
| 9. | Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее | 200 мкА | |
| 10. | Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| 11. | Определение глубины залегания коммуникации, м | от 0,10 до 6,00 | |
| 12. | Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В | |
| 13. | Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м | ±0,1 | |
| 14. | Габаритные размеры, мм, не более | 720х245х170 | |
| 15. | Масса, кг, не более | 2,4 | |
| 16. | Диапазон рабочих температур, °С | от -30 до +55 | |
КОМПЛЕКТ ПОСТАВКИ:
• генератор ГТ-75;
• приемник ПТ-4;
• датчики контроля изоляции;
• блок питания;
• зажим;
• кабель;
• катушки с красным и синим проводами;
• паспорт;
• документация по эксплуатации;
• головные телефоны;
• заземление.
Сравнительная таблица технических характеристик трассоискателей
| № | Наименование | ИКкт-50 | ИКкт-300 | "Квазар" | КИП-2К | "Контур" | "Сталкер 75-04" | "Успех АГ-428.20" |
| 1. | Дальность поиска, км | до 3 | до 3 | до 5 | до 5 | до 4 | 10 | 5 |
| 2. | Глубина обнаружения, м | 3-5 | 5-10 | 5-7 | 5-10 | 3-5 | 10 | 6 |
| 3. | Точность поиска, % от глубины залегания | 5 | 5 | 3 | 5 | 5 | до 25 см | — |
| 4. | Питание: | |||||||
| генератора | 8 элементов 373 (D) | 220В | аккумулятор 12В | 220В или аккумулятор 12В | 8 элементов 373 (D) | аккумулятор 12В | аккумулятор 12В | |
| приемника | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента (АА) | 4 элемента (АА) | |
| 5. | Выходная мощность генератора, Вт | 35 | 300 | 70 | 50 | 50 | 75 | 20 |
| 6. | Вес комплекта в футляре, кг | 4,0 | 6,5 | 3,0 | 6,0 | 4,0 | ||
| 7. | Режим эксплуатации | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -30 до +55оС | от -20 до +60оС |
| 8. | Частоты, Гц: | |||||||
| генератора | 50; 1000 | 1000; 950-1100 | 500; 1000; 5000 | 50-10000 | 1000 | 273; 526; 1024; 8928 | 512; 1024; 8928 | |
| приемника | 50; 100; 1000 | 50; 1000 | 50; 100; 500; 1000; 5000 | 50; 100; 300; 1000; 9000 | 50; 100; 1000 | 273; 526; 1024; 8928; 32768 | 50; 100; 512; 1024; 8928; 33 кГц | |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
