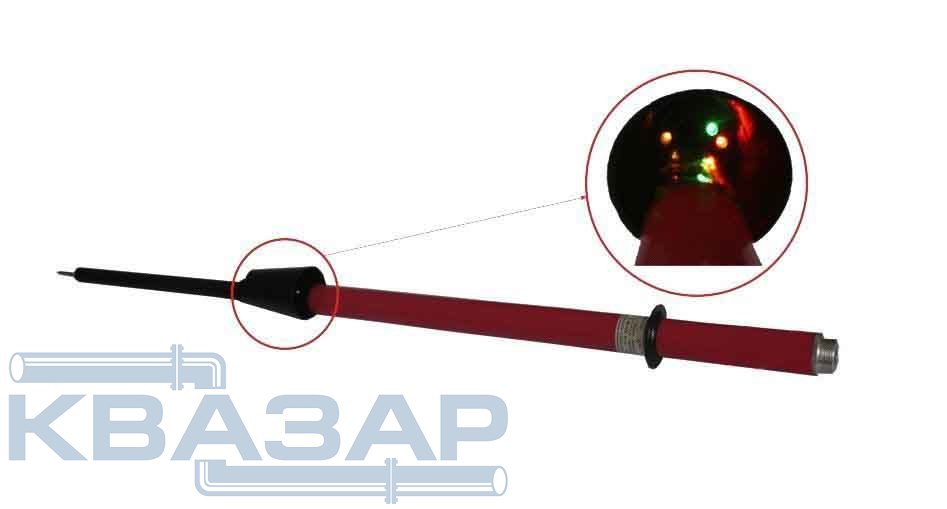

Фазоуказатель высокого напряжения УВНФ–10 СЗ
Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10 СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 80% (при температуре + 25°C).
Принцип действия фазоуказателя напряжения основан на преобразовании электрических сигналов в светозвуковые.
Фазоуказатель УВНФ–10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Фазоуказатель позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом. Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией.
Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей (Майкрочип, Филипс, Панасоник), а также литиевым источником питания марки CR – 123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.
Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.
Технические характеристики
| Напряжение (порог) срабатывания фазоуказателя, не выше | 1500В |
| Максимальное рабочее напряжение, кВ | 10,0 |
| Методы измерения | контактный |
| Виды индикации | световая: импульсная звуковая: прерывистая |
| Время фиксации (запоминания) фазы, сек. | 5 |
| Время сохранения зафиксированной фазы | 12 сек. |
| Габаритные размеры указателя, мм | ?72 х 900 |
| Масса, кг, не более | 0,6 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
