Ультразвуковой однониточный дефектоскоп Хамелеон 32+(16/64)
Однониточный ультразвуковой дефектоскоп на фазированных решетках для локального контроля отдельных сечений рельсов (Р50, Р65, Р75). Ориентирован на выявление дефектов типа несплошностей, расслоений, трещин и коррозии. Применяется на сети железных дорог для выборочного контроля отдельных участков рельса, в том числе перепроверка ОТМЕТОК после прохождения мобильных средств дефектоскопии. Основная область применения - подтверждения/снятия инцидента по результатам первичного контроля мобильными средствами или выборочнный контроль отдельных сечений рельсов с формированием протокола контроля и передача его в диспетчерский центр.
Преимущества дефектоскопа Хамелеон 32+
- Выявление при ручном контроле всех типов дефектов по классификатору ОАО «РЖД»;
- Обеспечивает выявление, регистрацию и расшифровку сигналов от дефектов в рельсах;
- Непрерывное документирование (регистрация) результатов контроля в виде дефектограмм проконтролированных участков, с привязкой к путейским координатам;
- Информация представляется в формате развертки типа “В”, с данными об амплитудно-временных характеристиках зарегистрированных эхо-сигналов;
- Функции «авторазмер» и «автопротокол» – формирование протокола контроля в формате ЕК АСУИ с возможностью мгновенной отправки в диспетчерский пункт по связи GSM;
- Возможность выявления контактно-усталостных дефектов под горизонтальным расслоением металла на поверхности катания при ультразвуковом контроле многоканальными преобразователями на фазированных решётках (ФР).
Комплект поставки

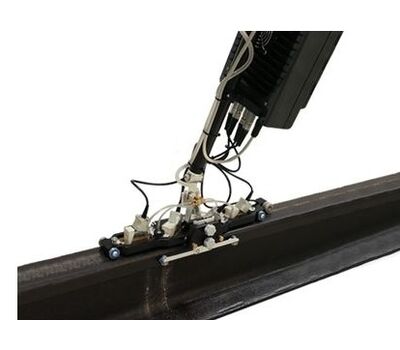

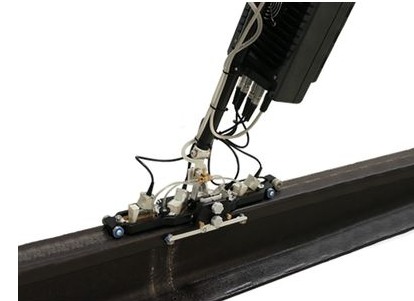

- специализированный однониточный сканер (искательная система) с предустановленными датчиками на фазированных решетках, выполненный из диэлектрического материала не оказывающего воздействия на работу рельсовых цепей;

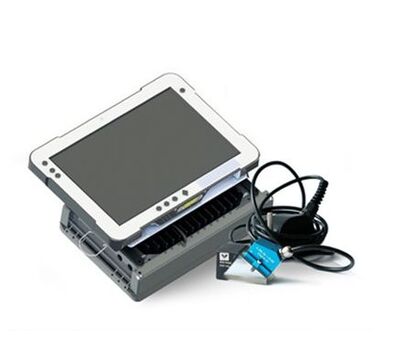

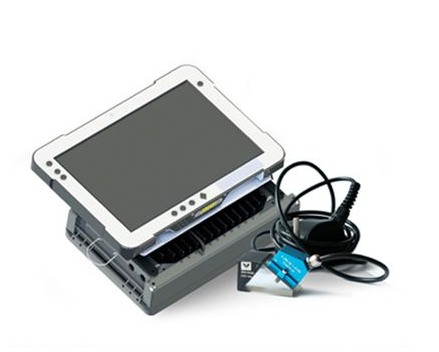

- электронный блок дефектоскопа; емкость с контактной жидкостью;
- планшет управления (PC);
- дополнительный датчик ФР на 5Мгц для ручного (подтверждающего) контроля.
Технические характеристики
| Наименование | Значение |
| 4 независимых ФР | на 2,5 МГц |
| Диапазон углов ввода | 1 ПЭП ФР - 50-70°; 40-50°; 0° 2 ПЭП ФР - 50-60°; 34° 3 ПЭП ФР - 50-60°; 34° 4 ПЭП ФР - 50-70°; 40-50° |
| Рабочий диапазон усиления | до 80 дБ |
| Поддержка разверток | A, B, C, D, S |
| Геолокация | GPS, ГЛОНАСС |
| Интерфейсы | USB, LAN, GSM |
| Номинальное значение амплитуды импульсов ГИВ, В | 50, 100, 150, 200 |
| Площадь минимально выявляемого дефекта, мм.кв. | 3,0 |
| Максимальное значение длительности развертки, мкс | 1000 |
| Диапазон регулировки усиления, дБ | от 0 до 80 с шагом 0,5 |
| Погрешность определения амплитуды сигнала, дБ | 0,5 |
| Диапазон углов ввода, град. | 0 - 90 |
| Диапазон установки длительности зондирующих импульсов, нс | от 10 до 1000 с шагом 4 |
| Диапазон настройки задержек возбуждения элементов ФР, нс | от 0 до 40 000 с шагом 5 |
| абаритные размеры дефектоскопа, мм, не более | 350х182х88 |
| Питание от аккумулятора, не менее, ч | 8 |
Автоматическая визуализация дефекта, оценка координат залегания и размеров
Отсутствие при контроле ФР «слепых» зон, т.е. выявление поверхностных, подповерхностных дефектов на глубине от 1,0 мм и площадью от 3,0 мм.кв.
