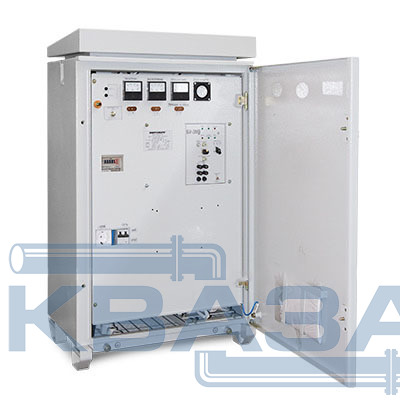

Выпрямители автоматические для катодной защиты В-ОПЕ-М3

kz-04220
Свяжитесь с нами насчёт цены
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Автоматические выпрямитель В-ОПЕ-М3 серии В, предназначены для эффективной электрохимической (катодной) защиты подземных металлических сооружений (газопроводов, нефтепроводов, продуктопроводов, резервуаров-хранилищ, объектов коммунального хозяйства и других аналогичных объектов) от электрохимической (грунтовой) коррозии.

Предназначены для размещения на открытом воздухе (категории размещения – 1).

Нормативно-правовое обеспечение:

  • соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
  • соответствуют ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
  • патент на изобретение N2168837 «Сглаживающий фильтр»
  • патент на промышленный образец N50227 «Выпрямители для катодной защиты «ЭНЕРГОМЕРА»
  • патент на полезную модель N17664 «Преобразователи постоянного напряжения»
  • разрешение Ростехнадзора на применение РРС 35-00002.

Сертифицированы:

  • сертификат соответствия Госстандарта России РОСС.RU.АЮ11.Н00342, выдан Органом по сертификации «ВНИИГАЗ-СЕРТИФИКАТ»
  • сертификат соответствия системы сертификации «ГАЗПРОМСЕРТ».ГО 00.RU.1101.H00002.

Область применения

Предприятия различных видов деятельности, имеющие подземные металлические сооружения: газопроводы, нефтепроводы, продуктопроводы магистрального и немагистрального назначения,другие трубопроводы различного назначения, объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов, возникающих от рельсового электротранспорта, от источников электроснабжения, линий электропередачи, вследствии природных явлений.

Отличительные особенности выпрямителей В-ОПЕ-М3 от В-ОПЕ-М1:

  • уровень пульсаций выходного напряжения и выходного (защитного) тока составляет менее 3%, что соответствует ГОСТ Р 51164-98
  • установлен дополнительный счётчик учёта времени наличия напряжения питающей сети на выпрямителе.

Конструктивные особенности:

  1. поставляются в комплекте с медно-сульфатным электродом сравнения ЭСН-МС2 ПК
  2. степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды IP34, а встроенных электронных узлов - IP54, по ГОСТ 14254
  3. класс защиты от поражения электрическим током -1, по ГОСТ 12.2.007.0
  4. соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004
  5. механическое закрепление кабелей после их присоединения к выпрямителям
  6. недоступность вводов кабелей для проникновения в процессе эксплуатации в выпрямители грызунов, насекомых и пресмыкающихся
  7. свободный доступ к ручке автоматического выключателя и электрической розетке при штатном (закрытом) положении внутренней двери
  8. применение электронного твердотельного силового реле, не имеющего механических контактов, что значительно повышает надежность выпрямителей
  9. унифицированная конструкция: длинна, глубина и присоединительные размеры шкафов одинаковы для всех модификаций выпрямителей вне зависимости от мощности
  10. металлический корпус, обеспечивающий надежную защиту от механических повреждений
  11. порошково-полимерное покрытие светлых тонов, устойчивое к воздействию внешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения
  12. вандалоустойчивая конструкция замков обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа внутрь выпрямителей
  13. имеются 2 проушины для перемещения подъемно-транспортными средствами
  14. увеличенный технический ресурс – до 100000 часов и срок службы – до 20 лет.

Условия эксплуатации:

  • диапазон рабочих температур окружающей среды: - 45°С до +45°С
  • относительная влажность воздуха: до 98% (при температуре +25°С)
  • атмосфера типов I, II
  • атмосферное давление (86,6-106,7) кПа (от 650 до 800 мм. рт. ст.)
  • размещение на открытом воздухе (категория размещения – 1)
  • режим работы длительный, непрерывный.

Выпрямители обеспечивают:

  • надежную устойчивую работу в режиме автоматического поддержания потенциала на сооружении
  • высокую точность поддержания заданного потенциала – до ±0,5% (и заданного защитного тока – до ±1% (в автоматических режимах работы)
  • заданные электрические показатели при изменении напряжения питающей сети от 176В до 242В
  • работоспособность при изменении напряжения питающей сети от 165 В до 255 В
  • надежное автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжении питающей сети (при перебоях в электроснабжении)
  • стабильную и устойчивую работу при сбросе и набросе нагрузки (от 0,1 до 5 номинального значения нагрузки)
  • надежную защитуот перегрузок и коротких замыканий в цепи нагрузки
  • надежную защиту от атмосферных (грозовых) перенапряжений со сороны вводов питающего напряжения и нагрузки
  • возможность ступенчатого увеличения выходного напряжения до 2Uном при номинальном выходном токе 0.5Iном
  • измерение выходного напряжения, выходного тока,защитного потенциала встроенными измерительными приборами
  • учет времени наличия на сооружении установленного защитного потенциала
  • учет времени наличия напряжения питающей сети на выпрямителе
  • присоединение двухпроводного (L, N) и трехпроводного (L, N, PE) кабеля питающей сети
  • экономичное энергопотребление за счет высоких энергетических показателей: коэффициента полезного действия (КПД) и коэффициента мощности (cos?)
  • накопительный учет активной электроэнергии встроенным счетчиком электрической энергии, класса 1,0 однотарифным (исп. В-ОПЕ-М…С1-…)
  • многотарифный учет электроэнергии (исп. В-ОПЕ-М…-С3-…)
  • низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99
  • непрерывную работу без профилактического технического обслуживания в течение 6 месяцев
  • выпрямители адаптированые к основным системам телемеханики используются на объектах: ОАО «ГАЗПРОМ», ОАО АК «Транснефть», ОАО АК «Транснефтепродукт», региональных газораспределительных организациях (ГРО): «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР» и др.
  • реализованы функции дистанционного контроля и управления: телеизмерение (ТИ) - выходного напряжения выпрямителя, выходного тока выпрямителя, потенциала на сооружении, потребляемой электроэнергии выпрямителем (исп. В-ОПЕ-М…-С1…, В-ОПЕ-М…-С3…) телерегулирование (ТР) - дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»), дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК») дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ») телеуправление (ТУ) - отключением и последующим включением выпрямителя телесигнализация (ТС) - о несанкционированном доступе к выпрямителю, о пропадании напряжения питающей сети, о неисправности выпрямителя, об обрыве измерительных цепей от электрода сравнения или подземного сооружения, о дистанционном режиме управления.

Режимы работы:

  • автоматического поддержания суммарного потенциала на сооружении на заданном уровне
  • автоматической стабилизации и поддержания защитного тока к сооружению на заданном уровне
  • ручной установки выходного напряжения выпрямителя и защитного тока к сооружению.



Технические характеристики

Показатели     Значения параметров для типов выпрямителей В-ОПЕ-М3 серии В
15-24-У1-B 25-24-У1-B 42-24-У1-B 25-48-У1-B 42-48-У1-B 63-48-У1-B 84-48-У1-B 104-48-У1-B
Напряжение питающей сети, В     220 (+22/-44) 230(+12/-54)
Частота питающей сети, Гц    50±3
Номинальная выходная мощность, кВт 0,35 0,6 1,0 1,2 2,0 3,0 4,0 5,0
Номинальный выходной ток, А:
- в основном режиме (U, I) 15 25 42 25 42 63 84 104
- в дополнительном режиме (2U, 0,5I)    7,5 12,5 21 12,5 21 31,5 42 52
Номинальное выходное напряжение, В:
- в основном режиме (U, I) 24 48
- в дополнительном режиме (2U, 0,5I) 48 96
Активная потребляемая мощность, не более, кВА 0,51 0,79 1,26 1,43 2,37 3,48 4,74 5,87
Полная (активная+реактивная) потребляемая мощность, не более, к ВА 0,57 0,88 1,43 1,59 2,7 3,95 5,39 6,75
Коэффициент полезного действия, % 70 76 80 84 85 87 85 85
Коэффициент мощности, не менее 0,9 0,87 0,88
Диапазон установки выходного напряжения и тока тока, не менее, %     1-100
Коэффициент пульсации выходного напряжения и тока, не более, %     3
Диапазон установки заданного потенциала на сооружении, не менее, В     0,5-3,5
Точность поддержания защитного потенциала на сооружении, %     ±0,5
Точность поддержания выходного (защитного) тока, %     ±1,0
Габаритные размеры (длина L* глубина ,B * высота H), мм     600х400х835 600х400х1010 600х400х1210
Масса, не более, кг 90 100 120 125 135 150 170 230
Технический ресурс, не менее, ч     100000
Срок службы, не менее, лет      20



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
