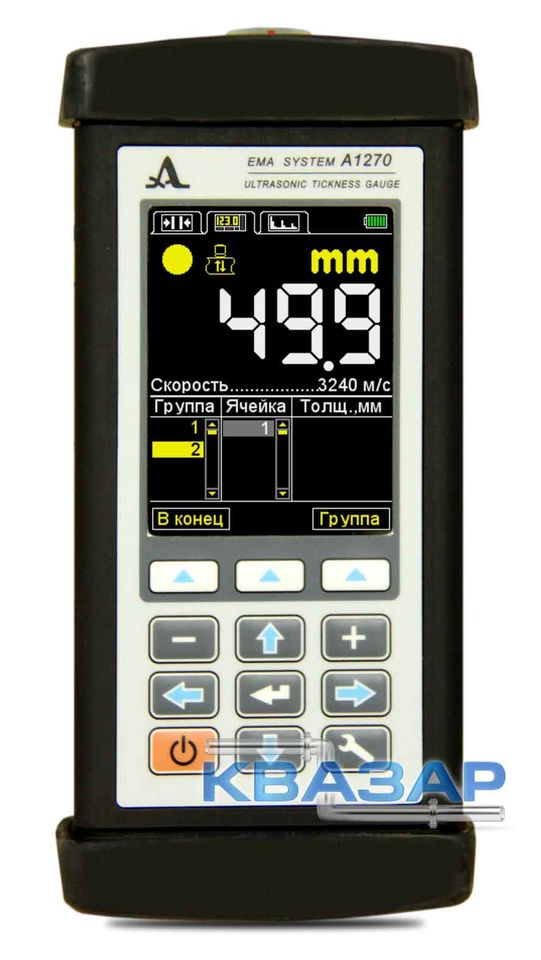

Электромагнитно-акустический прибор А1270 (ЭМА А1270) применяют для толщинометрии различных изделий из алюминия и алюминиевых сплавов, а также стали различных марок. Особенностью прибора является способность проведения измерений без необходимости применения контактных жидкостей, он также позволяет делать измерения, как через покрытия, так и с зазором. Используемые в устройстве преобразователи электромагнитно-акустические не являются чувствительными к состоянию поверхности контрольного объекта, поэтому она не требует специальной обработки, что значительно снижает время измерений.
Назначение прибора
определение толщины различных деталей и узлов, изготовленных из металлов или сплавов, без необходимости применения контактных жидкостей
осуществление контроля для сотовых конструкций с алюминиевыми обшивками
контроль степени развития коррозионных и эрозионных процессов в материалах
оценка деталей двигателей и их узлов в напряженно-деформированном состоянии.
Особенности толщиномера А1270
небольшие размеры и вес комплекта
широкий диапазон измеряемых толщин
комплектация различными типами ЭМА преобразователей (с поляризацией радиальной или линейной)
отсутствие контактной жидкости
некритичность к состоянию поверхности при проведении измерений
возможность работы в нескольких режимах: настройка, обзор, измерение
возможность настройки на материал
легкость в настройке и простота в эксплуатации,
автоматическая настройка скорости и определяющих параметров калибровки преобразователя
корреляционная обработка сигналов
наличие высокоскоростного USB-порта для связи с компьютером
память до 752100 измерений
конструкция прибора по IP65.
Результат измерения можно записать память прибора (в энергонезависимой панели) для многократного обращения и просмотра. Все полученные данные можно передать на внешний компьютер по USB порту и использовать для обработки и распечатки.
ЭМА преобразователь подключается с помощью разъемов LEMO серии 00.Толщиномер имеет жидкокристаллический экран, для работы при плохом освещении предусмотрена подсветка. Для управления измерительным блоком А1270 снабжен пленочной клавиатурой.
Принцип работы
В основе измерения лежит определение времени прохождения ультразвуковых импульсов от одной до другой поверхности измеряемого изделия. На основании полученных замеров с учетом скорости распространения ультразвуковых импульсов для данного материала рассчитывается толщина изделия.
В толщиномере используется совмещенный ЭМА преобразователь сдвиговых волн, с помощью него идет преобразование электрических сигналов, сформированных электронным блоком прибора, в короткие ультразвуковые импульсы в контролируемом объекте. Возвращенные импульсы ЭМА преобразователь принимает, переводит в электрические сигналы, передает в электронный блок, который после усиления и их оцифровки обрабатывает данные с помощью встроенного процессора параметров. В результате информация о толщине изделия выводится на экран и отображается в миллиметрах с точностью до одной сотой миллиметра.
Возможности прибора
Расширенные возможности, регулируемые в меню настроек, позволяют использовать прибор для тестирования разноплановых объектов и осуществления различных задач контроля. Для удобства работы предусмотрены три режима: "НАСТРОЙКА", "ИЗМЕРЕНИЕ", "ОБЗОР".
Режим "НАСТРОЙКА"
В нем осуществляются настройки прибора под конкретные типы преобразователей, устанавливаются параметры юстировки и калибровки, назначаются алгоритмы и параметры аппаратуры и материала. Здесь же можно формировать конфигурации прибора и сохранять их для последующего выбора.
Режим "ИЗМЕРЕНИЕ"
В этом режиме можно производить:
измерение толщины
фиксацию предельных значений толщины, полученных в результате измерений
запись результатов измерений в память прибора
редактирование записей в памяти
очистку памяти измерений.
Встроенный алгоритм, применяемый в ЭМА толщиномере для измерения толщины, способен без внешнего вмешательства оператора подстраивать усиление, выбирать способ измерения, а также разрядность отображаемых результатов в зависимости от контролируемых условий.
На экране прибора полноценно отображается вся необходимая информация, а именно: способ измерения толщины (АКФ или пороговый), параметры контроля, результат текущего измерения и записанные результаты предыдущих измерений, жк-индикатор показывает уровень сигнала.
Режим "ОБЗОР"
Предназначен для более возможности получения наиболее достоверных измерений толщины и проведения анализа для сложных случаев. В данном режиме толщиномера возможны одновременные измерения толщины и наблюдения за формой эхо-сигналов.
Данный режим дает возможность:
выбора способа измерения толщины (пороговый, АКФ или по двум эхо-сигналам)
измерения толщины выбранным способом
увеличения с одновременной визуализацией сигналов в недетектированном виде
записи А-Сканов сигнала с сопряженными данными в память прибора
просмотра и редактирования кадров, записанных в память.
Толщиномер имеет удобный интерфейс с расширенными возможностями контроля. Удобен в эксплуатации.
Совместимость с преобразователями
А1270 совместим с ЭМА преобразователями:
ЭMAП S7392 3.0A0D10ES
ЭMAП S7394 2.5A0R10x10ES.
Комплектация
В базовый комплект поставки толщиномера входит:
электронный блок
зарядное устройство (плюс контроллер питания)
ЭМА преобразователь Е7092 (апертура d16 мм, радиальная поляризация толщинометрия алюминия для 0,5-50 мм)одинарный кабель LEMO-LEMO 1,2 м
адаптер сетевой с кабелем
USB-кабель
чехол
программное обеспечение ADM 2 Lite (EMA edition), предназначенное для переноса данных в компьютер
мягкий кейс.
Технические характеристики
Параметр
Значение
Диапазоны измеряемых толщин, мм (по алюминию)
0,5 - 100
Дискретность отсчета толщины, мм:
от 0,50 до 9,99
0,01
от 10,0 до 99,0
0,1
Основная погрешность измерений, мм (не более)
±(0,5%+0,01/0,1)
Диапазон настройки скорости ультразвука, м/с
1000 - 9000
Диапазон рабочих частот, МГц
2,5-5,0
Количество запоминаемых результатов
752100 измерений и 60 А-Сканов
Тип дисплея
жидкокристаллический
Питание (встроенная аккумуляторная батарея), В
7,2
Время непрерывной работы (с подсветкой), ч
10 (8)
Диапазон рабочих температур, °С
-20°С+50
Габаритные размеры электронного блока, мм
245 х 120 х 40
Масса электронного блока, г
650
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
