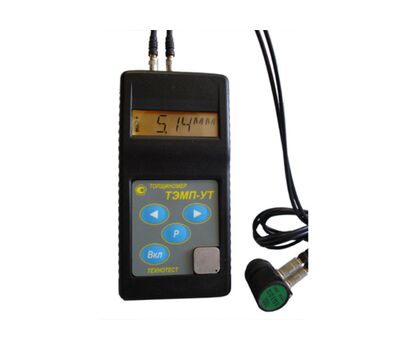

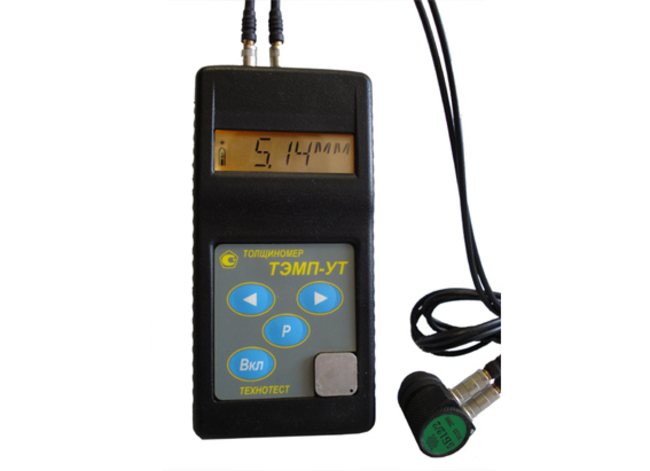

Толщиномер ультразвуковой ТЭМП-УТ1

Назначение и принцип действия

Ультразвуковой толщиномер ТЭМП-УТ1 – это универсальное переносное устройство ультразвукового измерения и контроля толщины изделий, выполненных из металла, конструкционного однородного материала (например, чугуна, реактопласта, резины).  Все измерения проводятся при наличии одностороннего доступа к исследуемым поверхностям. Прибор  используется для измерения скорости распространения УЗК в продольном направлении внутрь материала изделия.

Принцип работы толщиномера основан на эффекте отражения ультразвуковых колебаний от границы раздела двух различных сред с разными акустическими сопротивлениями. Для использования данного эффекта в состав прибора входит пьезоэлектрический преобразователь (ПЭП), генератор импульсов и преобразователь сигнала, а также усилитель и синхронизатор сигнала и микроконтроллер. Излучающая пластина ПЭП формирует необходимый импульс и направляет его на объект, в котором он распространяется до внутренней поверхности. Отражаясь, сигнал возвращается обратно, проходя контактную жидкость (например, воду, спирт, масло, глицерин, смазочные материалы). Приемная пластина ПЭП улавливает этот сигнал, преобразует его в электрический импульс, который затем поступает через усилитель в микроконтроллер, задача которого подсчитать количество периодов полученного сигнала и определить эквивалентную толщину. Так реализуется контактный метод ультразвукового эхо измерения.

Области применения

Толщиномер находит свое применение на металлургических и трубопрокатных заводах (исследуемые объекты – листы, стенки труб и трубопроводов), на энергетических и машиностроительных предприятиях (стенки сосудов, котлов),  судостроительных, судоремонтных заводах (обшивка корпусов). Контроль и измерение толщины изделий необходимы на всех стадиях его производства: при изготовлении, эксплуатации и ремонте.ТЭМП-УТ1 работает также с корродированными поверхностями, окрашенными изделиями или с объектами, на которые были нанесены покрытия различными способами.

Достоинства

•    возможность применения практически всех видов прямых раздельно-совмещенных преобразователей без дополнительной настройки
•    заложенное в память значение образца толщины, что позволяет проводить калибровку
•    возможность измерения скорости УЗК во встроенных образцах
•    интерфейс RS-232 обеспечивает связь с внешним ПК
•    встроенная память и меню выбора режимов упрощает работу оператора
•    малые массогабаритные показатели
•    срок службы одного комплекта батарей - около 1 года при использовании режимов работы без подсветки
•    индикация заряда батареи
•    автоматическое отключение при отсутствии команд от оператора и при низком заряде аккумулятора
•    жидкокристаллический дисплей с подсветкой
•    температурный диапазон - от -30°С до +60°С
•    сохранение результатов измерений в памяти виде файла с возможностью их извлечения, просмотра на дисплее, вывода на компьютер, распечатки в виде протокола
•    сохранение последней настройки после выключения и последующего включения
•    шаг измерений составляет 0,1 или 0,01 мм
•    возможность фиксации минимального измеренного значения
•    возможность программной установки и регулирования уровня отсечки и коэффициента усиления измерительного тракта в довольно широких пределах
•    точность и стабильность измерений благодаря отключаемому цифровому фильтру
•    меню на двух языках: русском или английском.

Технические характеристики

Базовый комплект поставки

1. электронный блок ТЭМП-УТ1 в пластмассовом или металлическом корпусе
2. кабели для подключения преобразователей — 2 шт.
3. преобразователи — 2 шт.
4. элементы питания типа АА (1,5 В)
5. кабель связи с компьютером по USB (или RS232 под заказ)
6. диск с программным обеспечением
7. сумка-чехол
8. руководство по эксплуатации.

Универсальный комплект поставки

1. электронный блок ТЭМП-УТ1 в пластмассовом или металлическом корпусе
2. кабели для преобразователей — 2 шт.
3. преобразователи — 2 шт.
4. аккумуляторные батареи — 2 шт. типа АА (1,5 В)
5. сетевой блок питания
6. зарядное устройство
7. кабель связи с компьютером по USB (или RS232 под заказ)
8. диск с программным обеспечением
9. монтажный чехол
10. паспорт (включая методику поверки)
11. сумка-чехол
12. укладочный чемодан.

По выбору заказчика ультразвуковой толщиномер ТЭМП-УТ1 может комплектоваться следующими ультразвуковыми преобразователями: П112-10-3х4 П112-10-4х4 П112-5-4х4 П112-5-12/2 П112-2,5-12/2 или любыми другими ПЭПами на заказ, в том числе и высокотемпературными.
