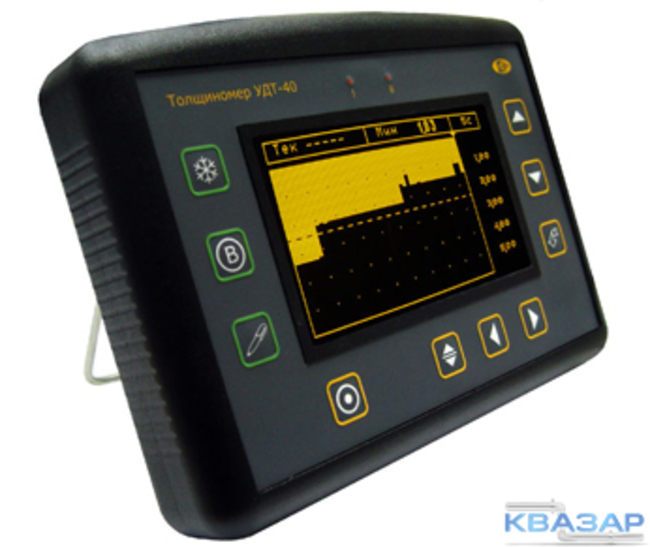

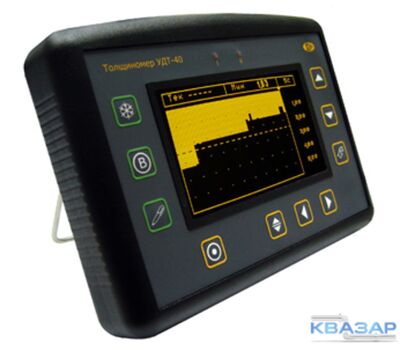

Толщиномер УДТ-40
УДТ-40 – высокоточный, не имеющий аналогов России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия.
Толщиномер реализует различные способы контроля толщины — измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения.
Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степений электрического демпфирования позволяет использовать для измерения любые преобразователи с частотами от 0,5 до 15 Мгц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Особенности толщиномера УДТ-40:
- развертка экрана: от 3 до 2975 мм (сталь)
- дисплей: ЖКИ/ЭЛД 240 х 128
- усилитель: широкополосный 0,5-15 МГц
- подключение любых р/с или совмещенных преобразователей
- диапазон регулировки усиления 90 дБ
- А-скан, В-скан (профиль дна изделия)
- фиксирование минимального значения толщины
- "заморозка" А-сигнала
- коррекция V-образности р/с преобразователей
- измерение толщины по одному сигналу или между двумя сигналами
- точность индикации толщины: 0,001, 0,01 или 0,1
- память конфигураций (все параметры прибора и преобразователя)
- память результатов с возможностью просмотра результатов на экране
- интерфейс RS232
- питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
- не менее 8 часов работы от аккумуляторов
- вес: 2 кг с аккумуляторами.
Технические характеристики
| Развертка | min: 0-2,9 мм (сталь) 0 - 1 мкс max: 0-2975 мм (сталь) 0 - 1000 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от -0,5 мкс до 996 мкс |
| Демпфирование | 50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме) |
| Входной импенданс | 50 Ом / 600 Ом |
| Зондирующий импульс | прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
| Усилитель | широкополосный 0,5-15 МГц (-6 дБ) |
| Диапазон регулировки усиления | по образцу на корпусе, запоминается при выключении прибора |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал |
| Отсечка | компенсированная, 0-80% высоты экрана |
| Зоны контроля | две независимые зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая сигнализация брака (АСБ) | световая и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разъемы преобразователей | Лемо0 либо BNC (опционально) |
| Память | 100 настроек для датчиков, 750 результатов измерений с А-сканом, параметрами датчика, датой и временем |
| Интерфейс | RS232 либо USB (через адаптер) |
| Дисплей | ЖКИ с регулируемой контрастностью и подсветкой, либо ЭЛД с регулируемой яркостью, 110 х 65 мм 240 х 128 точек |
| Питание | внешний блок питания 220 В AC |
| Тип элемента питания | 4 NiMh размер "D" |
| Время автономной работы | не менее 8 часов (ЭЛД) |
| Время автоматического отключения питания | 3 м.н |
| Диапазон рабочих температур | от -20оC до +55оC (ЭЛД) от -5оС до +55оС (ЖКИ) |
| Размеры / вес с элементами питания | 160 мм x 225 мм x 45 мм / 2 кг |
Комплектация толщиномера УДТ-40:
- электронный блок толщиномера УДТ-40
- блок питания 220 В
- кабели СР50-Лемо — 2 шт.
- преобразователи — 2 шт.
- кабель RS232 для подключения к ПК
- программное обеспечение для ПК
- кейс для переноски.
Дополнительная комплектация толщиномера УДТ-40:
- защитный чехол с поясным и шейным креплением
- отсек для аккумуляторов размера "D"
- комплект аккумуляторов NiMh размер "D" 9000 mA/ч
- универсальное зарядное устройство
- адаптер для подключения к USB порту ПК
- образец толщины "ступенька"
- УЗ преобразователи для различных применений
- аттестованные образцы толщины из разных сплавов.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
