Назначение и область применения

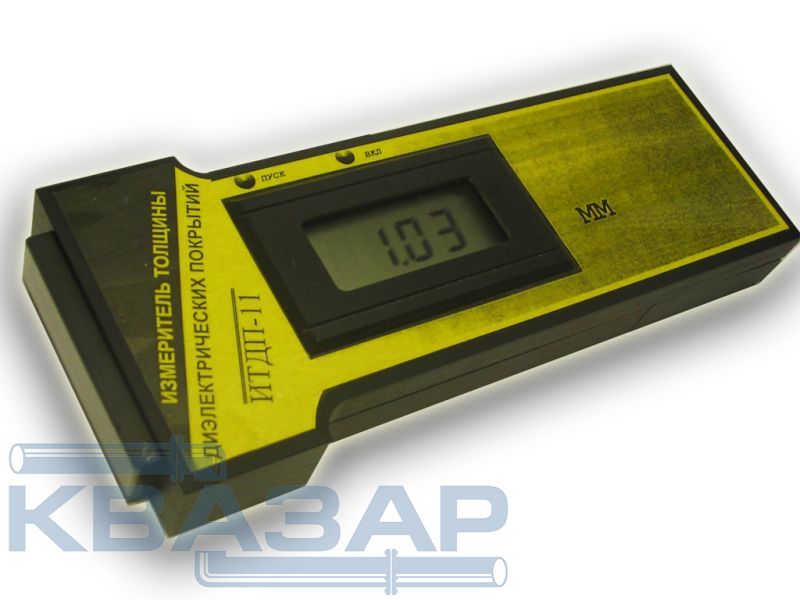

Индикатор (измеритель) толщины диэлектрических покрытий ИТДП-11 представляет собой вихретоковый ручной прибор неразрушающего контроля, предназначенный для поверхностного измерения и непрерывного контроля толщины изоляционного покрытия изделий, выполненных из конструкционных сталей, например, трубопроводов.
Измеритель ИТДП-11 находит применение в сталеплавильной, судостроительной и машиностроительной промышленности, в энергетике и в установках катодной электрохимической защиты для диагностики толщины лакокрасочных диэлектрических покрытий, синтетических пленок, кожи и гидроизолирующих покрытий.
Принцип работы
Точечный индикатор имеет выносной датчик, который наводит в металлоконструкции вихревые токи, проникающие вглубь материала. Токи зависят от глубины залегания трубопровода или расстояния до стальных изделий и изменяют индуктивность датчика. Это изменение фиксируется измерительной частью прибора, далее преобразуется в цифровой код при помощи микропроцессора и отправляется на цифровой индикатор.
Особенности
Компактный микропроцессорный толщиномер ИТДП-11 обладает высокоскоростным и высокоточным измерением, мгновенной обработкой результатов и повышенной надёжностью.
Кроме того, прибор прост в эксплуатации и имеет следующие преимущества:
• противоударный монолитный корпус, выполненный из дюралюминия
• предел измерения выбирается в автоматическом режиме
• цифровой жидкокристаллический индикатор
• внутренняя диагностика
• прибор может используется при температурах до -5°С
• прибор выпускается в соответствии с ТУ 39 4260-002-22808795-98
• класс измерителей в соответствии с ГОСТ 22261
• условия применения по ГОСТ 22261 соответствуют группе 4
• устройство зарегистрировано в Госреестре РФ (№ 17366-980).
Условия эксплуатации
Рабочие температуры, °С | -5...+40 |
Атмосферное давление, кПа (мм.рт.ст.) | 86...106 (650...800) |
Относительная влажность воздуха, %, при t=30°С | 95 |
Техничеcкие характеристики
Диапазон измеряемых толщин диэлектрических покрытий на изделиях из конструкционной стали в пределах от 0 до 10мм с поддиапазонами | Предел основной погрешности измерения толщины |
0 – 2 мм | ± 0.05мм |
2 – 5 мм | ± 0.2 мм |
5 – 10 мм | ± 0.5 мм |
Время одного измерения не более | 1 сек. |
Питание ИТДП-11 | 3 x 1,5 V (AA/R6) |
Время непрерывной работы прибора от одного комплекта новых элементов питания | не менее 14 часов |
Время хранения значений калибровки « 0 » и « 10 » мм в выключенном состоянии прибора | не ограничено |
Габаритные размеры прибора | 190х80х25 мм |
Базовая комплектация
1. | Измеритель ИТДП-11 | 1 |
2. | Пластина калибровочная | 1 |
3. | Элемент питания (1,5 V) | 3 |
4. | «Измеритель толщины диэлектрических покрытий вихретоковый». Руководство по эксплуатации | 1 |
5. | Свидетельство о первичной поверке | 1 |
6. | Ящик укладочный | 1 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
