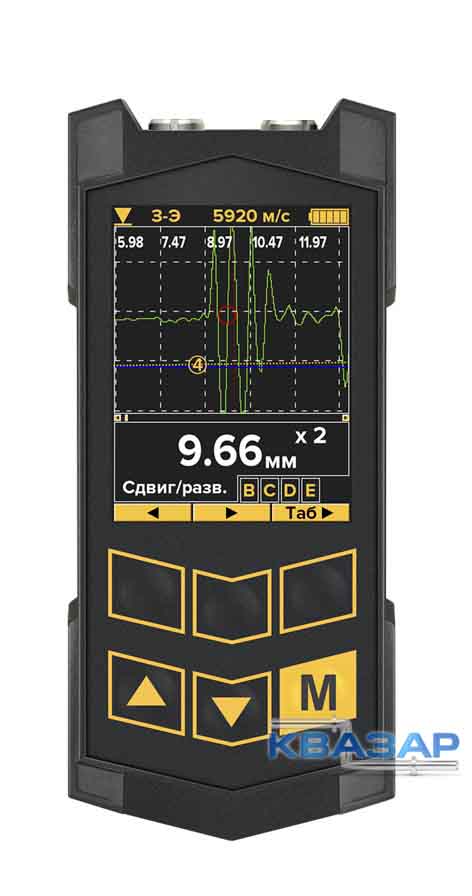

Толщиномер "Булат-3" прдназначен для измерения толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Варианты исполнения толщиномера "Булат-3"
Характеристики | Б3 |
Возможность измерения толщины металла под покрытием | В режимах З-Э-Пкр., Э-Э |
Диапазон контролируемых толщин (по стали) Т, мм | 0,25*–300 |
Диапазон контролируемых толщин (для базового комплекта) Т, мм | 0,5–300 |
Наличие А-скана | да |
Наличие В-скана | да |
Наличие памяти результатов измерения | да |
Возможность передачи данных в компьютер | да |
Состав базового комплекта | |
Преобразователи | Преобразователь П112-5-10/2-Е (1шт.) и преобразователь П112-10-6/2-А (1 шт.) |
Зарядное устройство | 1 |
Кабель USB-A/miniUSB | 1 |
Кейс | 1 |
*с совмешенным преобразователем с линией задержки
Примечание. Прибор может комплектоваться любым количеством дополнительных преобразователей (из перечня приведенного в РЭ)
Отличительные особенности:
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C)
- автоматическая программно-аппаратная установка нуля преобразователей
- цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пискселей
- возможность графического отображения ЭХО-сигнала в режиме А-скан
- наличие функции В-скана
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ)
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ)
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью
- возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Технические характеристики
Диапазон измеряемых толщин (по стали)* Т, мм: | |
с раздельно-совмещенными преобразователями общего назначения | 0,5–300 |
со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) | 0,6–100 |
с совмещенными преобразователями (с линией задержки) | 0,25–10 |
Скорость распространения ультразвука, м/с | 1000–9999 |
Дискретность измерений, мм | 0,1 0,01 |
Основная погрешность измерения по диапазонам Т, мм, не более: | |
Т = 0,25–10 | ± (0,005Т+0,05) |
Т = 10–300 | ± (0,01Т+0,1) |
Габаритные размеры, мм | 120 ? 57 ? 20 |
Питание: LiIon аккумулятор, В | 3,7 |
Диапазон рабочих температур для прибора (базовый), °C | -30 …+50 |
Диапазон рабочих температур для преобразователей (базовых), °C | -50 … +80 |
Диапазон рабочих температур для преобразователей (высокотемпературных), °C | до 150 (при длительном контакте) до 450 (при кратковременном контакте) |
Время непрерывной работы, ч, не менее | 9 |
Масса прибора, г | не более 150 |
Количество результатов измерений, сохраняемых в памяти | 100000 |
Количество А- и В- сканов, сохраняемых в памяти | 500 |
* зависит от характеристик контролируемого материала и типа преобразователя
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
