Прибор предназначен для неразрушающего контроля магнитным, пондеромоторным методом толщины ферромагнитных покрытий на деталях из ферромагнитных металлов по ГОСТ 9.302-88.
Основное назначение прибора - это измерение толщины никелевого покрытия на ферромагнитном основании (стали) после термообработки, когда магнитные свойства покрытия и основания мало различимы. При этом вихретоковый метод контроля не может быть применен ввиду значительной погрешности измерений.

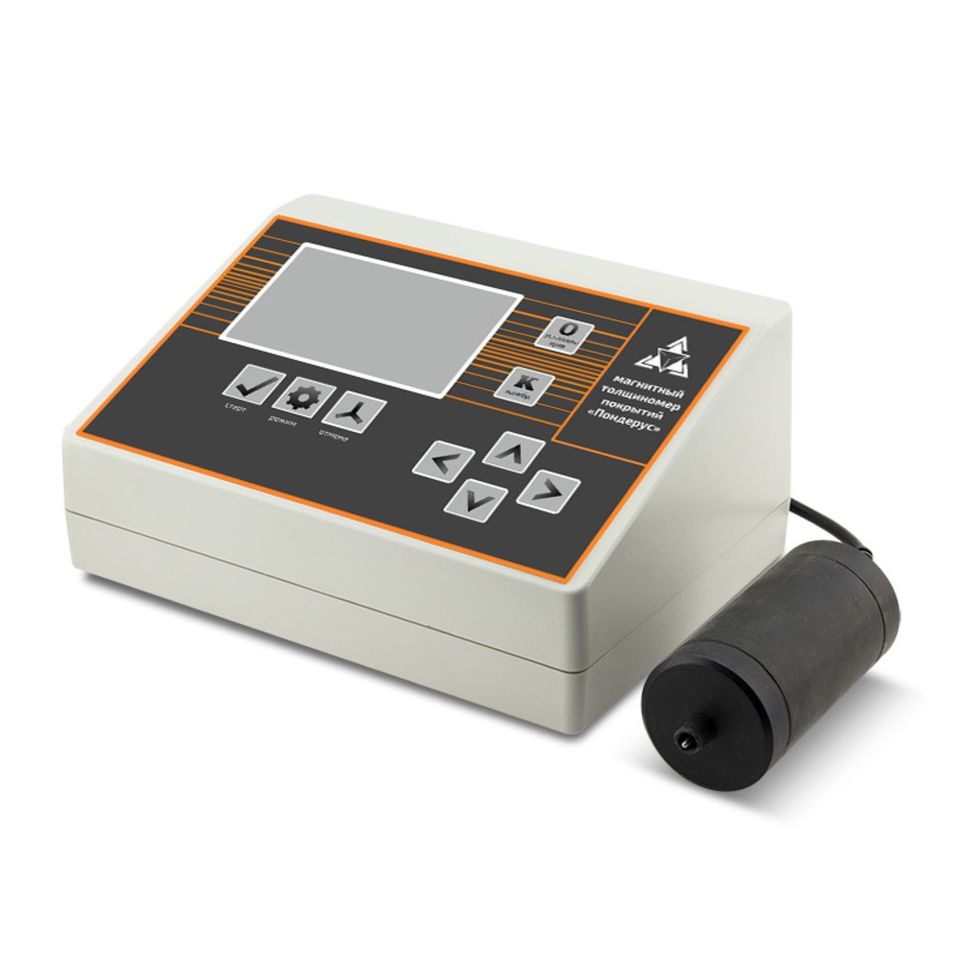

Толщиномер "Пондерус" имеет несколько основных режимов работы:
- одиночный - обеспечивает однократное измерение толщины покрытия исследуемого образца
- усреднение из трех - за один цикл проводится три измерения, на экран выводится среднее арифметическое значение серии измерений
- ГОСТ - за один цикл производится 5 измерений в разных точках на исследумом образце, отбрасываются минимальное и максимальное значения, производится усреднение из трех оставшихся значений. Данная методика регламентирована ГОСТ Р 56097-2014 Системы космические. Контроль неразрушающий. Магнитный пондеромоторный метод контроля толщины гальванических никелевых и никель-хромовых покрытий
- непрерывный - непрерывный процесс измерения толщины покрытий иследуемых объектов с отображением каждого результата на экране.
Отличительные особенности:
- автоматическое проведение измерений
- компактность
- визуализация процесса измерений
- математическая постобработка результатов (усреднение, разброс, среднее арифметическое из группы измерений)
- неколько режимов работы.
Технические характеристики
1. | Диапазон измерения толщины, мкм | 1 - 30 |
2. | Погрешность измерения толщины, не хуже, мкм (H-толщина) | ±(0,5+0,5*H) |
3. | Напряжение питания от сети переменного тока В, Гц | 220, 50 |
4. | Потребляемая мощность, не более, Вт | 20 |
5. | Готовность к работе, не более, мин. | 2 |
6. | Продолжительность измерения, не более, сек. | 60 |
7. | Положение преобразователя при измерении | вертикальное |
8. | Наименьший объем контролируемой детали, мм3 | 216 |
9. | Наименьшая площадь контролируемой детали, мм2 | 36 |
10. | Продолжительность непрерывной работы, часов | 8 |
11. | Габаритные размеры (Ш х Д х В), мм | 100 х 100 х 200 |
12. | Масса, кг | 2,5 |
13. | Средняя наработка на отказ, не менее, часов (кроме деталей измерительного преобразователя) | 8000 |
14. | Средний срок службы, не менее, лет | 2 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
