ТРАССОИСКАТЕЛЬ СТАЛКЕР 15-04
СНЯТ С ПРОИЗВОДСТВА!
РЕКОМЕНДУЕМ: ТРАССОИСКАТЕЛЬ КОММУНИКАЦИЙ СТАЛКЕР-75-14
Прибор предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

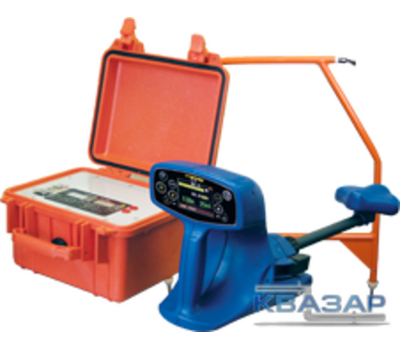

Трассоискатель состоит из двух блоков — генератора ГТ-15 и приёмника ПТ-04.
Краткие технические характеристики:
- высокая скорость фильтрации;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
- бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м;
- датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций;
- оптическая и звуковая индикация;
- питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
- встроенное зарядное устройство с защита встроенного аккумулятора от избыточного разряда; влагозащищенный, ударопрочный корпус (IP 42).
Генератор ГТ-15:
- частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- ступенчатая регулировка мощности;
- индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы — непрерывная и импульсная генерация;
- бесконтактная передача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50;
- автоматическое согласование генератора с нагрузкой;
- питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
- индикация степени разряда аккумуляторов;
- встроенное зарядное устройство;
- защита встроенного аккумулятора от избыточного разряда;
- влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики генератора ГТ-15
| № | Параметры | Значение |
| 1. | Рабочие частоты*, Гц | 273, 526, 1024, 8928, 32768 |
| 2. | Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
| 3. | Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 |
| 4. | Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| 5. | Габаритные размеры, мм,не более | 210x130x100 |
| 6. | Диапазон рабочих температур, °С | от -30 до +55 |
| 7. | Питание, В | 12 |
| 8. | Масса, кг, не более | 2,5 |
*по дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
Приемник ПТ-04
| 1 | РЕЖИМ “ТРАССА”
|
| 2 | РЕЖИМ “ТРАССА-ЗОНД”
|
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» — поиск коммуникаций по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» — поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» — поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР» — поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Технические характеристики приёмника ПТ-04
| № | Параметры | Значение | |
| 1. | Номинальные значения рабочих частот*, Гц | при работе с генератором | 273, 526, 1024, 8928, 32768 |
| при работе без генератора | 50 (POWER), 100, 300, 550, 1450, "РАДИО" | ||
| 2. | Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц | 200 мкА к току, протекающему на расстоянии 1 метр | |
| 3. | Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц | 10 мкА к току, протекающему на расстоянии 1 метр | |
| 4. | Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| 5. | Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц | |
| 6. | Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц | по уровню -3 дБ | 9 |
| по уровню -60 дБ | 24 | ||
| 7. | Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ | 10 | |
| 8. | Динамический диапазон входных сигналов, дБ | 120 | |
| 9. | Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее | 200 мкА | |
| 10. | Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| 11. | Определение глубины залегания коммуникации, м | от 0,10 до 6,00 | |
| 12. | Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В | |
| 13. | Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м | ±0,1 | |
| 14. | Габаритные размеры, мм, не более | 720х245х170 | |
| 15. | Масса, кг, не более | 2,4 | |
| 16. | Диапазон рабочих температур, °С | от -30 до +55 | |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
